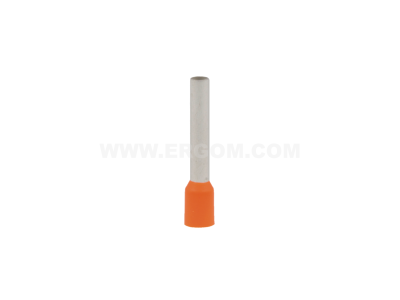

Końcówka tulejkowa izolowana HI 4/18 F ERHL przekrój: 4mm2, dł. tulejki 18 (opak 500szt) | E08KH-02010106101 Ergom

Alternatywny kod produktu: HI 4/18 F ERHL (500 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana ERHL HI 4/18 F o przekroju 4 mm² i długości tulejki 18 mm to element do zaciskania przewodów miedzianych w instalacjach elektrycznych. Przeznaczona do profesjonalnego montażu w listwach zaciskowych, aparaturze rozdzielczej i szafach sterowniczych. Dostarczana w opakowaniu zbiorczym 500 sztuk, co zapewnia ekonomiczne zaplecze materiałowe dla instalatorów i serwisantów.

• Przekrój 4 mm²: gwarantuje pewne i trwałe połączenie z przewodami miedzianymi o tym samym przekroju, minimalizując ryzyko poluzowania lub przegrzania styków.
• Długość tulejki 18 mm: umożliwia odpowiednie zagłębienie w złączce i zapewnia optymalną powierzchnię styku oraz pewność zacisku.
• Izolacja ochronna: zapobiega przypadkowym zwarciom i zapewnia dodatkowe bezpieczeństwo w ciasnych obudowach oraz w pobliżu innych elementów przewodzących.
• Opakowanie 500 sztuk: idealne do prac instalacyjnych na większą skalę, ułatwia gospodarkę magazynową i redukuje jednostkowy koszt zakupu.
• Kompatybilność z zaciskarkami: standardowa konstrukcja umożliwia szybkie i powtarzalne zaciskanie przy użyciu powszechnie dostępnych narzędzi.

Zgodność z Normami

Końcówka tulejkowa ERHL spełnia wymagania obowiązujących europejskich norm dotyczących końcówek tulejkowych izolowanych stosowanych w instalacjach niskiego napięcia. Produkt posiada oznaczenie CE potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i jakości.

Zastosowanie

Końcówka tulejkowa izolowana 4 mm² znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, szczególnie tam gdzie wymagana jest trwałość i odporność na wibracje:

• Przygotowanie przewodów do podłączenia w listwach zaciskowych i rozdzielnicach
• Zaciskanie przewodów w aparaturze łączeniowej (styczniki, wyłączniki, przekaźniki)
• Montaż w szafach sterowniczych i układach automatyki przemysłowej
• Prace serwisowe i naprawcze przy okablowaniu istniejących instalacji

Wskazówki Montażowe

Montaż końcówek tulejkowych powinien być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed zaciskaniem należy zdjąć izolację z przewodu na długość odpowiadającą długości tulejki (18 mm), wsunąć końcówkę do końca, a następnie zaciśnąć za pomocą przeznaczonej do tego zaciskarki (zalecane szczęki o profilu trapezowym). Użycie odpowiedniego narzędzia oraz przestrzeganie momentu zaciskania zgodnie z instrukcją zaciskarki zapewnia trwałość połączenia i zapobiega uszkodzeniu izolacji. Przekrój przewodu musi być zgodny z przekrojem końcówki (4 mm²).

FAQ

• Do jakiego przewodu przeznaczona jest ta końcówka? Końcówka jest dedykowana do przewodów miedzianych o przekroju 4 mm² (np. LY 4 mm²). Przed montażem należy sprawdzić średnicę żyły – końcówka powinna być dokładnie dopasowana.
• Czy końcówka jest izolowana? Tak, końcówka posiada izolację ochronną (polietylenową lub polipropylenową w zależności od serii), która zapobiega zwarciom i zwiększa bezpieczeństwo montażu.
• Jaka jest długość tulejki i jak dobrać długość ściągnięcia izolacji z przewodu? Długość tulejki wynosi 18 mm. Należy zdjąć izolację z przewodu na długość 18 mm, aby móc wsunąć końcówkę do końca i zapewnić prawidłowe zaciskanie.
