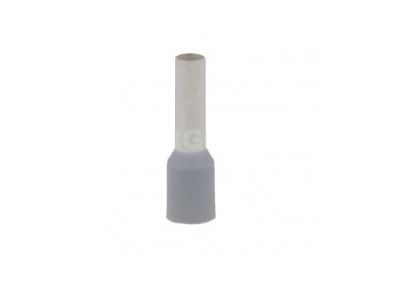

Końcówka tulejkowa izolowana HI 4/10 ERHL przekrój: 4mm2, dł. tulejki 10 (opak 500szt) | E08KH-02010105600 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 4/10 ERHL marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów typu linka. Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii elektrycznej w obwodach o średnim obciążeniu, eliminując ryzyko rozwarstwiania się pojedynczych drucików miedzianych podczas montażu w zaciskach śrubowych lub sprężynowych. Długość części stykowej wynosząca 10 mm gwarantuje optymalną powierzchnię styku wewnątrz aparatury modułowej oraz złączek szynowych. Wykonanie z miedzi galwanicznie cynowanej zapewnia doskonałą przewodność oraz wysoką odporność na procesy korozyjne, co jest kluczowe dla zachowania niskiej rezystancji przejścia w długofalowej eksploatacji.

• Wysoka jakość materiału: Miedź cynowana galwanicznie chroni przed utlenianiem.
• Izolacja poliamidowa: Zwiększa bezpieczeństwo montażu i ułatwia wprowadzanie przewodu do tulejki.
• Optymalna długość: Tulejka o długości 10 mm pasuje do większości standardowych zacisków przemysłowych.
• Opakowanie zbiorcze: Zestaw 500 sztuk stanowi ekonomiczne rozwiązanie dla prefabrykatorów rozdzielnic.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych i domowych. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje powtarzalność wymiarową oraz kompatybilność z profesjonalnymi praskami do zaciskania. Zastosowana izolacja spełnia wymogi dotyczące palności oraz wytrzymałości dielektrycznej, co przekłada się na bezpieczeństwo użytkowania w szafach sterowniczych i rozdzielnicach niskiego napięcia.

Zastosowanie

Końcówki tulejkowe HI 4/10 znajdują szerokie zastosowanie w szeroko pojętej automatyce przemysłowej oraz elektroinstalatorstwie. Są niezbędne wszędzie tam, gdzie zachodzi potrzeba podłączenia przewodu giętkiego (linki) do aparatury takiej jak wyłączniki nadprądowe, styczniki, przekaźniki czy sterowniki PLC. Dzięki zastosowaniu izolacji, końcówka nie tylko usztywnia koniec przewodu, ale również chroni przed przypadkowym zwarciem między sąsiednimi zaciskami. Jest to rozwiązanie dedykowane dla elektryków dbających o najwyższy standard estetyki i niezawodności wykonywanych połączeń.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 4 mm² należy zdjąć na długości odpowiadającej długości tulejki (ok. 10 mm), dbając o to, by nie uszkodzić żył miedzianych.
• Dobór narzędzia: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek izolowanych. Zaleca się stosowanie matryc o profilu trapezowym lub kwadratowym, które zapewniają równomierny docisk z każdej strony.
• Kontrola: Po zaprasowaniu należy upewnić się, że izolacja przewodu dochodzi do kołnierza izolacyjnego końcówki, a miedziana tulejka całkowicie obejmuje wszystkie druciki linki.
• Moment dokręcania: Przy montażu w zacisku śrubowym należy stosować moment dokręcania zgodny z dokumentacją techniczną danego aparatu elektrycznego.

FAQ

• Czy końcówki można stosować z przewodami aluminiowymi? Nie, końcówki miedziane cynowane są przeznaczone wyłącznie do łączenia przewodów miedzianych.
• Jaki jest kolor izolacji dla przekroju 4 mm² w tym modelu? Model HI 4/10 ERHL posiada izolację zgodną ze standardem producenta dla danego typoszeregu (zazwyczaj kolor szary lub pomarańczowy w zależności od wybranej normy kolorystycznej ERGOM).
• Czy opakowanie zawiera 500 sztuk? Tak, produkt sprzedawany jest w zbiorczych opakowaniach po 500 sztuk, co jest idealnym rozwiązaniem przy pracach seryjnych.
