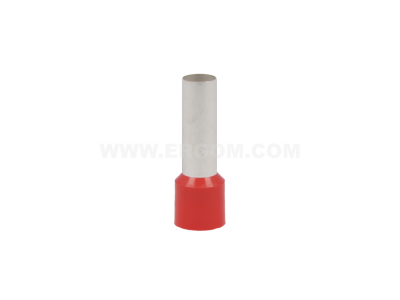

Końcówka tulejkowa izolowana HI 35/25 DIN ERHL przekrój: 35mm2, dł. tulejki 25 (opak 50szt) | E08KH-02010109200 Ergom

Alternatywny kod produktu: HI 35/25 DIN ERHL (50 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 35/25 DIN ERHL (symbol E08KH-02010109200) przeznaczona jest do bezpiecznego i trwałego zaciskania przewodów miedzianych o przekroju 35 mm². Długość tulejki wynosi 25 mm, co zapewnia odpowiednią głębokość osadzenia przewodu. Produkt oferowany w opakowaniu po 50 sztuk, ułatwia prowadzenie prac instalacyjnych i serwisowych w rozdzielnicach oraz szafach sterowniczych.

• Przekrój 35 mm²: dedykowany do przewodów o dużym przekroju – gwarantuje pewne połączenie elektryczne i mechaniczną wytrzymałość w obwodach o znacznym obciążeniu.
• Długość tulejki 25 mm: zapewnia optymalną strefę zacisku, zmniejszając ryzyko wysunięcia przewodu po zaciśnięciu.
• Izolacja polietylenowa (PE): zabezpiecza przed przypadkowym zwarciem i ułatwia identyfikację kolorów w instalacji (kolor izolacji – bez podania w danych; standardowo wg normy DIN).
• Opakowanie 50 sztuk: ekonomiczne i praktyczne – idealne do kompleksowego wyposażenia warsztatu lub realizacji projektów wymagających większej liczby końcówek.
• Oznaczenie DIN: produkt wykonany zgodnie z wymaganiami normy DIN w zakresie wymiarów i jakości – kompatybilny z typowymi narzędziami do zaciskania.

Zgodność z Normami

Końcówka tulejkowa HI 35/25 DIN ERHL spełnia wymagania normy DIN w zakresie wymiarów i właściwości izolacyjnych. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi przepisami Unii Europejskiej. Ze względu na brak w danych szczegółowych numerów norm, zaleca się stosowanie zgodnie z ogólnymi wytycznymi dla końcówek izolowanych (DIN 46228 – część 1 lub 4, w zależności od wersji).

Zastosowanie

Końcówka tulejkowa izolowana HI 35/25 stosowana jest do zakańczania przewodów miedzianych w instalacjach elektrycznych i sterowniczych. Główne scenariusze użycia:

• Zaciskanie przewodów w listwach przyłączeniowych rozdzielnic głównych i podrozdzielnic.
• Łączenie przewodów w szafach sterowniczych automatyki przemysłowej i budynkowej.
• Przygotowanie przewodów do podłączenia wyłączników, styczników, przekaźników i innych urządzeń modułowych.
• Wykonywanie połączeń w puszkach instalacyjnych i węzłach kablowych – szczególnie przy dużych przekrojach przewodów.

Wskazówki Montażowe

Montaż i zaciskanie końcówek tulejkowych powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed pracą należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Do zaciskania stosować odpowiednie narzędzie (tzw. zaciskarkę) z matrycą dostosowaną do przekroju 35 mm². Odizolować przewód na długość odpowiednią do głębokości tulejki (25 mm). Po zaciśnięciu sprawdzić mechaniczne zamocowanie końcówki oraz ciągłość izolacji. Przekrój przewodu musi być zgodny z nominalnym przekrojem końcówki – nie stosować do przewodów o mniejszym lub większym przekroju.

FAQ

• Czy końcówka HI 35/25 jest podświetlana lub posiada wskaźnik LED? Nie, jest to standardowa końcówka tulejkowa izolowana, bez elementów aktywnych. Służy wyłącznie do zaciskania przewodów.
• Jaki stopień ochrony (IP) ma ta końcówka? Jako element złącza końcówka nie ma samodzielnego stopnia ochrony IP; jej ochrona zależy od zastosowanej obudowy lub rozdzielnicy. Sama izolacja polietylenowa zapewnia podstawową ochronę przed zwarciem.
• Czy końcówka nadaje się do pracy w trybie ciągłego obciążenia? Tak, przy prawidłowym zaciśnięciu i zastosowaniu przewodu miedzianego o przekroju 35 mm², końcówka zapewnia trwałe połączenie dla prądów roboczych odpowiadających danemu przekrojowi – zgodnie z normami instalacyjnymi.
