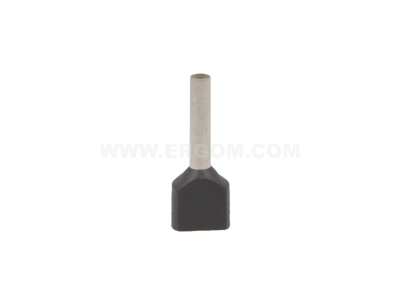

Końcówka tulejkowa izolowana HI 2X1,5/12 DIN przekrój: 2x1,5mm2, dł. tulejki 12 (opak 100szt) | E08KH-02020105401 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 2X1,5/12 DIN marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przekrój znamionowy wynoszący 2x1,5 mm² pozwala na stabilne i bezpieczne wprowadzenie dwóch przewodów typu linka do jednego zacisku, co znacząco optymalizuje przestrzeń montażową. Długość części miedzianej (tulejki) wynosi 12 mm, co gwarantuje optymalną powierzchnię styku w głębokich zaciskach aparatury modułowej oraz złączkach szynowych. Wykonanie z miedzi galwanicznie cynowanej zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy utleniania, co jest kluczowe dla długowieczności instalacji.

• Podwójna konstrukcja: Umożliwia estetyczne i trwałe połączenie dwóch żył w jednym punkcie styku.
• Izolacja poliamidowa: Wytrzymały kołnierz izolacyjny chroni przed zwarciami i ułatwia wprowadzanie wiązek przewodów.
• Standard DIN: Kolorystyka i wymiary zgodne z normami międzynarodowymi ułatwiają identyfikację przekroju.
• Wysoka jakość materiału: Miedź cynowana minimalizuje rezystancję przejścia.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Końcówki typu HI spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz osprzętem elektroinstalacyjnym renomowanych producentów. Zastosowana izolacja spełnia wymogi bezpieczeństwa w zakresie palności oraz wytrzymałości dielektrycznej, co jest niezbędne przy certyfikacji gotowych prefabrykatów szafowych.

Zastosowanie

Końcówki tulejkowe podwójne znajdują szerokie zastosowanie wszędzie tam, gdzie zachodzi potrzeba mostkowania sygnałów lub zasilania pomiędzy aparatami. Są niezastąpione przy montażu sterowników PLC, przekaźników, styczników oraz wyłączników nadprądowych montowanych na szynie DIN. Dzięki nim elektryk może w sposób uporządkowany i bezpieczny połączyć dwa przewody o przekroju 1,5 mm² w jednym zacisku śrubowym lub sprężynowym, eliminując ryzyko wyrwania pojedynczych drucików linki, co mogłoby prowadzić do przegrzania styku lub awarii urządzenia.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń technicznych:

• Przygotowanie przewodu: Izolację z przewodów należy zdjąć na długości odpowiadającej długości tulejki (ok. 12 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzanie żył: Obie żyły należy równolegle wprowadzić do izolowanego kołnierza końcówki, upewniając się, że wszystkie druciki znajdują się wewnątrz metalowej części.
• Zaciskanie: Należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych (np. o profilu kwadratowym, trapezowym lub sześciokątnym). Prawidłowy zacisk powinien obejmować całą długość tulejki.
• Kontrola: Po zaciśnięciu należy zweryfikować trwałość mechaniczną połączenia poprzez lekkie pociągnięcie za przewody.

FAQ

1. Czy końcówki HI 2X1,5/12 można stosować w zaciskach sprężynowych?
Tak, pod warunkiem, że rozmiar zacisku sprężynowego jest dostosowany do sumarycznego przekroju i wymiarów zewnętrznych zaciśniętej końcówki podwójnej.

2. Dlaczego długość tulejki 12 mm jest istotna?
Dłuższa tulejka (12 mm zamiast standardowych 8 mm) jest dedykowana do aparatów o głębokich gniazdach zaciskowych, zapewniając pewniejszy styk i lepsze trzymanie mechaniczne przewodu.

3. Czy kolor izolacji ma znaczenie?
Tak, kolorystyka zgodna z normą DIN ułatwia monterom szybką identyfikację przekroju przewodu bez konieczności używania suwmiarki, co przyspiesza prace prefabrykacyjne i serwisowe.
