Końcówka tulejkowa izolowana HI 25/16 ERHL przekrój: 25mm2, dł. tulejki 16 (opak 50szt.) | E08KH-02010108300 Ergom

Opis i Kluczowe Cechy

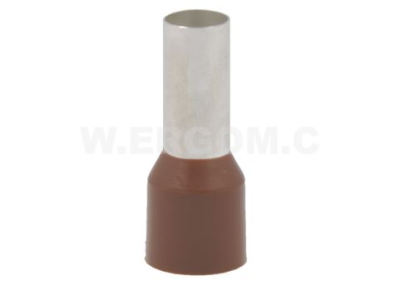

Końcówka tulejkowa izolowana HI 25/16 ERHL marki ERGOM to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przekrój znamionowy wynoszący 25 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia, co jest kluczowe w instalacjach o dużym obciążeniu prądowym. Tulejka o długości 16 mm wykonana jest z miedzi galwanicznie cynowanej, co skutecznie chroni materiał przed utlenianiem i korozją, zapewniając długowieczność styku. Izolacja wykonana z poliamidu charakteryzuje się wysoką odpornością termiczną oraz mechaniczną, a jej konstrukcja ułatwia wprowadzanie wszystkich drucików linki do wnętrza tulejki, eliminując ryzyko przypadkowych zwarć.

• Przekrój przewodu: 25 mm²
• Długość części stykowej: 16 mm
• Materiał: Miedź cynowana galwanicznie
• Izolacja: Poliamid
• Opakowanie zbiorcze: 50 sztuk

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i domowych. Zastosowanie materiałów takich jak poliamid i miedź cynowana jest zgodne z dyrektywami dotyczącymi bezpieczeństwa osprzętu elektrotechnicznego. Końcówki ERGOM spełniają wymagania techniczne stawiane elementom przeznaczonym do zaciskania na przewodach wielodrutowych (typu linka), co potwierdza ich przydatność w profesjonalnych aplikacjach inżynieryjnych.

Zastosowanie

Końcówka HI 25/16 ERHL znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie przewodu typu linka przed jego montażem w zaciskach śrubowych lub sprężynowych. Jest niezastąpiona przy budowie rozdzielnic niskiego napięcia, podłączaniu aparatury modułowej o dużym prądzie znamionowym oraz w systemach automatyki przemysłowej. Dzięki zastosowaniu tulejki, wielodrutowa struktura przewodu zostaje usztywniona, co zapobiega rozwarstwianiu się żył i gwarantuje pełną powierzchnię styku w zacisku urządzenia.

Wskazówki Montażowe

Aby zapewnić optymalne parametry połączenia, należy przestrzegać poniższych zasad montażu:

• Przewód należy odizolować na długości odpowiadającej długości części metalowej tulejki (16 mm), dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Wprowadzić odizolowaną końcówkę przewodu do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych o przekroju 25 mm².
• Zaciskanie powinno odbywać się do momentu pełnego uformowania tulejki, co gwarantuje odpowiedni moment dokręcania w późniejszym etapie montażu w aparacie elektrycznym.

FAQ

Czy końcówki można używać z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek) w celu ich usztywnienia i ochrony przed rozwarstwieniem.

Jaki jest cel cynowania miedzi w tych końcówkach?
Cynowanie galwaniczne chroni miedź przed korozją atmosferyczną i utlenianiem, co pozwala na zachowanie niskiej rezystancji połączenia przez wiele lat eksploatacji.

Czy izolacja poliamidowa jest lepsza od PVC?
Tak, poliamid wykazuje lepszą odporność mechaniczną i termiczną, co jest szczególnie istotne w miejscach, gdzie występują podwyższone temperatury pracy instalacji.
