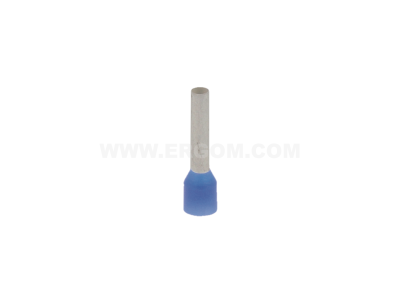

Końcówka tulejkowa izolowana HI 2,5/12 ERHL przekrój: 2,5mm2, dł. tulejki 12 (opak 100szt) | E08KH-02010105202 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 2,5/12 ERHL marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu wielodrutowych przewodów miedzianych. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej w obwodach sterowniczych i zasilających, minimalizując ryzyko przegrzania styku. Długość części stykowej (tulejki) wynosi 12 mm, co gwarantuje optymalną powierzchnię styku w głębokich zaciskach aparatury modułowej oraz listwach zaciskowych. Wykonanie z miedzi galwanicznie cynowanej zapewnia doskonałą przewodność oraz wysoką odporność na procesy korozyjne, co jest kluczowe w długofalowej eksploatacji rozdzielnic.

• Wysoka jakość materiału: Miedź cynowana galwanicznie zapobiega utlenianiu się styku.
• Izolacja poliamidowa: Zwiększa bezpieczeństwo montażu i chroni przed zwarciami międzyfazowymi.
• Precyzyjne wymiary: Długość 12 mm idealnie pasuje do nowoczesnych złączek sprężynowych i śrubowych.
• Kolorystyka zgodna ze standardem: Ułatwia szybką identyfikację przekroju przewodu przez instalatora.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje pełną kompatybilność z profesjonalnymi praskami do zaciskania. Zastosowana izolacja spełnia normy palności, co podnosi poziom bezpieczeństwa pożarowego wewnątrz szaf sterowniczych i rozdzielnic niskiego napięcia.

Zastosowanie

Końcówki tulejkowe HI 2,5/12 ERHL znajdują szerokie zastosowanie w branży elektroenergetycznej oraz automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie wymagane jest pewne połączenie przewodu typu linka. Idealnie sprawdzają się przy montażu aparatury modułowej na szynach DIN, podłączaniu sterowników PLC, falowników oraz w instalacjach domowych przy łączeniu gniazd i wyłączników. Dzięki wydłużonej tulejce 12 mm, produkt ten jest szczególnie polecany do złączek o głębokim gnieździe montażowym, gdzie standardowe końcówki 8 mm mogłyby nie zapewniać pełnego kontaktu elektrycznego.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń technicznych:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 2,5 mm² należy zdjąć na długości odpowiadającej długości tulejki (ok. 12-13 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Dobór narzędzia: Do zaciskania należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek izolowanych (np. praski o profilu kwadratowym, trapezowym lub sześciokątnym).
• Proces zaciskania: Tulejkę należy wsunąć na odizolowany koniec przewodu tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki, a następnie wykonać pełny cykl zaciskania narzędziem.
• Kontrola: Po zaciśnięciu należy wzrokowo sprawdzić, czy tulejka trzyma się pewnie na przewodzie i czy żadne druciki nie wystają poza kołnierz izolacyjny.

FAQ

• Czy końcówki są sprzedawane na sztuki? Nie, produkt dostarczany jest w zbiorczych opakowaniach zawierających 100 sztuk, co jest optymalnym rozwiązaniem dla profesjonalnych instalatorów.
• Czy długość 12 mm nie jest za duża do standardowych bezpieczników? Długość 12 mm jest często wymagana w nowoczesnych złączkach listwowych i aparatach o głębszych zaciskach. W przypadku płytkich zacisków nadmiar tulejki można skrócić, jednak zaleca się dobór końcówki o odpowiedniej długości (np. 8 mm) przed montażem.
• Z jakiego materiału wykonana jest izolacja? Izolacja wykonana jest z wysokiej jakości tworzywa sztucznego, które zachowuje elastyczność i nie pęka podczas procesu zaciskania.
