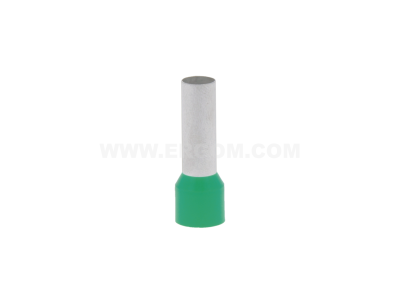

Końcówka tulejkowa izolowana HI 16/12 ERHL przekrój: 16mm2, dł. tulejki 12 (100szt.) | E08KH-02010107700 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 16/12 ERHL to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego polskiego producenta ERGOM. Przekrój znamionowy wynoszący 16 mm² pozwala na stabilne przesyłanie energii elektrycznej w obwodach o dużym obciążeniu prądowym, minimalizując ryzyko przegrzania punktów styku. Długość części miedzianej (tulejki) wynosi 12 mm, co gwarantuje optymalne osadzenie w zaciskach aparatury modułowej, wyłączników nadprądowych oraz listwach zaciskowych. Wykonanie z miedzi cynowanej galwanicznie zapewnia doskonałą przewodność oraz wysoką odporność na utlenianie i korozję, co jest kluczowe w długofalowej eksploatacji rozdzielnic. Izolacja poliamidowa nie tylko ułatwia wprowadzanie odizolowanego przewodu wielodrutowego do wnętrza tulejki dzięki lejkowatemu kształtowi, ale również pełni funkcję ochronną, zwiększając bezpieczeństwo montażu i ograniczając ryzyko zwarć międzyfazowych.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami jakościowymi obowiązującymi w branży elektro-technicznej. Końcówki serii HI spełniają wymagania normy DIN 46228 cz. 4, co jest gwarancją pełnej kompatybilności z profesjonalnymi narzędziami do zaciskania oraz osprzętem łączeniowym różnych producentów. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co potwierdza brak substancji szkodliwych dla środowiska i użytkownika, a także zapewnia bezpieczeństwo stosowania w nowoczesnych instalacjach przemysłowych.

Zastosowanie

Końcówka HI 16/12 znajduje szerokie zastosowanie w profesjonalnej prefabrykacji szaf sterowniczych, rozdzielnic niskiego napięcia oraz w zaawansowanych instalacjach automatyki przemysłowej. Jest niezbędna wszędzie tam, gdzie zachodzi potrzeba zakończenia przewodu typu linka przed jego wpięciem do zacisków śrubowych lub sprężynowych. Dzięki zastosowaniu tulejki, pojedyncze druciki linki nie ulegają rozproszeniu ani uszkodzeniu pod naciskiem śruby dociskowej, co zapewnia trwałe i pewne połączenie elektryczne o niskiej rezystancji przejścia, zapobiegając awariom wynikającym z poluzowania się styków.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać profesjonalnych zasad montażu. Po pierwsze, izolację z przewodu o przekroju 16 mm² należy usunąć precyzyjnie na długości odpowiadającej długości części metalowej tulejki (12 mm). Następnie należy wprowadzić wszystkie druciki linki do kołnierza izolacyjnego tak, aby żaden z nich nie wystawał poza obrys końcówki. Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych o odpowiednim zakresie pracy (do 16 mm²). Prawidłowo wykonany proces zaciskania powinien trwale odkształcić tulejkę na przewodzie, co można zweryfikować poprzez próbę mechanicznego wyciągnięcia przewodu – poprawnie zaciśnięta końcówka musi stawiać opór zgodny z normami technicznymi.

FAQ

• Czy końcówki można stosować do przewodów typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (tzw. linek) w celu ich usztywnienia i ochrony przed rozwarstwieniem podczas montażu w zacisku.
• Jaka praska będzie odpowiednia do tego modelu? Należy użyć narzędzia obsługującego przekrój 16 mm², najlepiej o profilu zacisku trapezowym, kwadratowym lub sześciokątnym, co zapewni równomierny docisk.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk końcówek, co jest standardem w pracach elektroinstalacyjnych.
• Jaki jest materiał izolacji? Izolacja wykonana jest z wysokiej jakości poliamidu, który charakteryzuje się dobrą odpornością termiczną i mechaniczną.
