Końcówka tulejkowa izolowana HI 10/12 F ERHL przekrój: 10mm2, dł. tulejki 10 (opak 100szt) | E08KH-02010107001 Ergom

Opis i Kluczowe Cechy

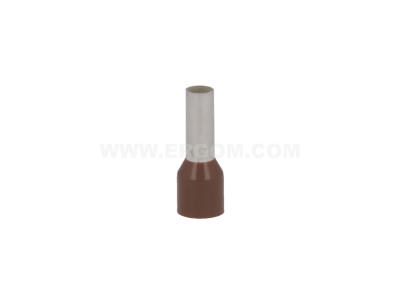

Końcówka tulejkowa izolowana HI 10/12 F marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu przewodów miedzianych typu linka. Przekrój znamionowy wynoszący 10 mm² pozwala na stabilne przesyłanie energii w obwodach o dużym obciążeniu prądowym, minimalizując ryzyko przegrzania styku. Długość części stykowej (tulejki) wynosi 12 mm, co gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej oraz listwach zaciskowych. Zastosowanie miedzi galwanicznie cynowanej zapewnia doskonałą przewodność oraz wysoką odporność na procesy korozyjne, co jest kluczowe w długofalowej eksploatacji instalacji elektrycznych.

• Wysoka jakość materiału: Wykonana z miedzi elektrolitycznej pokrytej warstwą cyny.
• Izolacja poliamidowa: Zwiększa bezpieczeństwo montażu i chroni przed zwarciami.
• Precyzyjne dopasowanie: Standard wymiarowy zgodny z wymaganiami profesjonalnych instalatorów.
• Opakowanie zbiorcze: Zawiera 100 sztuk, co ułatwia planowanie prac przy większych rozdzielnicach.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w profesjonalnych aplikacjach przemysłowych. Końcówki tulejkowe ERGOM spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje powtarzalność wymiarową oraz kompatybilność z większością profesjonalnych prasek dostępnych na rynku. Posiadanie certyfikatów zgodności jest gwarancją, że połączenie wykonane przy użyciu tych tulejek będzie odporne na drgania i zmiany temperatury, co jest niezbędne w szafach sterowniczych i rozdzielnicach niskiego napięcia.

Zastosowanie

Końcówka HI 10/12 F znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność połączeń elektrycznych. Jest idealnym rozwiązaniem dla:

• Prefabrykacji szaf sterowniczych: Umożliwia estetyczne i bezpieczne łączenie przewodów wewnątrz rozdzielnic.
• Automatyki przemysłowej: Zabezpiecza końce linek przed rozwarstwieniem podczas montażu w zaciskach śrubowych i sprężynowych.
• Instalacji OZE: Wykorzystywana przy podłączaniu inwerterów i zabezpieczeń w systemach fotowoltaicznych, gdzie występują przewody o przekroju 10 mm².
• Utrzymania ruchu: Niezbędna przy modernizacjach i naprawach maszyn produkcyjnych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać następujących zasad montażu:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej długości tulejki (ok. 12 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianej linki.
• Wprowadzenie linki: Wszystkie druciki linki muszą znaleźć się wewnątrz tulejki oraz kołnierza izolacyjnego.
• Zaciskanie: Należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych izolowanych. Proces zaciskania powinien być przeprowadzony do momentu pełnego zaprasowania tulejki na przewodzie.
• Kontrola: Po zaprasowaniu należy sprawdzić, czy końcówka trzyma się pewnie na przewodzie i czy nie występują luzy.

FAQ

• Czy te końcówki nadają się do przewodów aluminiowych? Nie, końcówki serii HI są przeznaczone wyłącznie do przewodów miedzianych typu linka.
• Jaka praska będzie odpowiednia do tego rozmiaru? Należy użyć praski obsługującej zakres 10 mm², najlepiej o profilu zacisku kwadratowym lub trapezowym, co zapewni najlepsze dopasowanie do zacisków aparatury.
• Co oznacza litera 'F' w nazwie? Oznacza ona kolorystykę izolacji zgodną z systemem francuskim (standard kolorystyczny producenta).
