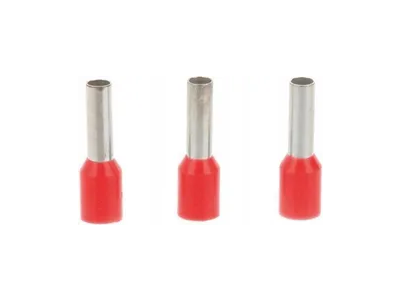

Końcówka tulejkowa izolowana HI 10/12 DIN ERHL przekrój: 10mm2, dł. tulejki 12 (100szt.) | E08KH-02010106900 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 10/12 DIN marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przekrój znamionowy wynoszący 10 mm² pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnej rezystancji przejścia. Długość tulejki miedzianej wynosząca 12 mm gwarantuje optymalną powierzchnię styku w zaciskach śrubowych i sprężynowych. Zastosowana izolacja poliamidowa nie tylko zwiększa bezpieczeństwo pracy poprzez eliminację ryzyka zwarć międzyfazowych, ale również ułatwia wprowadzanie odizolowanego przewodu wielodrutowego (linki) do wnętrza tulejki, zapobiegając rozwarstwianiu się poszczególnych drucików miedzi.

• Wysoka przewodność: Wykonanie z miedzi elektrolitycznej pokrytej warstwą cyny zapewnia doskonałe parametry elektryczne i odporność na korozję.
• Izolacja Poliamidowa: Materiał o wysokiej wytrzymałości termicznej i mechanicznej, zgodny ze standardem kolorystycznym DIN.
• Precyzyjne zaciskanie: Konstrukcja tulejki umożliwia uzyskanie gazoszczelnego połączenia po użyciu odpowiedniej praski.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co jest kluczowe w profesjonalnych instalacjach przemysłowych. Końcówka spełnia wymagania normy DIN 46228 cz. 4, co gwarantuje pełną kompatybilność z osprzętem elektroinstalacyjnym innych producentów oraz powtarzalność wymiarową. Wykorzystanie materiałów zgodnych z dyrektywą RoHS potwierdza brak substancji szkodliwych, co jest standardem w nowoczesnym budownictwie i przemyśle.

Zastosowanie

Końcówki HI 10/12 DIN znajdują szerokie zastosowanie wszędzie tam, gdzie wymagane jest pewne zakończenie przewodów typu linka o przekroju 10 mm². Są niezastąpione przy montażu aparatury modułowej, takiej jak wyłączniki nadprądowe, rozłączniki izolacyjne czy styczniki o większej mocy. Dzięki swojej konstrukcji, końcówki te są preferowane przez prefabrykatorów rozdzielnic niskiego napięcia oraz automatyków przemysłowych dbających o estetykę i niezawodność systemów sterowania.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu należy usunąć na długości odpowiadającej długości tulejki (ok. 12 mm), dbając o to, by nie uszkodzić żył miedzianych.
• Wprowadzanie: Wszystkie druciki linki muszą znaleźć się wewnątrz metalowej części tulejki.
• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych izolowanych, dopasowanej do przekroju 10 mm².
• Kontrola: Po zaciśnięciu należy upewnić się, że tulejka trzyma się mocno na przewodzie, a izolacja poliamidowa ściśle przylega do izolacji kabla.

FAQ

1. Czy końcówki HI 10/12 DIN można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek) w celu ich usztywnienia przed montażem w zacisku.

2. Jaka jest różnica między izolacją poliamidową a PVC?
Poliamid charakteryzuje się wyższą temperaturą pracy oraz lepszą odpornością mechaniczną i chemiczną w porównaniu do standardowego PVC, co przekłada się na dłuższą żywotność instalacji.

3. Ile sztuk znajduje się w opakowaniu?
Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk końcówek.
