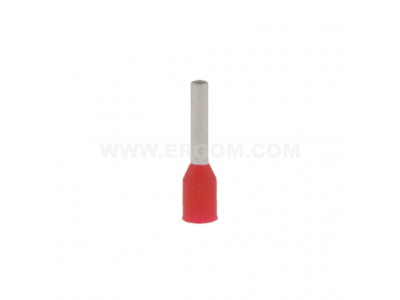

Końcówka tulejkowa izolowana HI 1/8 DIN ERHL przekrój: 1,0mm2, dł. tulejki 8 (opak 100szt) | E08KH-02010103402 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 1/8 DIN marki ERGOM to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przekrój znamionowy wynoszący 1,0 mm² pozwala na stabilne przesyłanie energii oraz sygnałów sterujących, eliminując ryzyko przegrzewania się punktów styku. Długość części miedzianej (tulejki) wynosi 8 mm, co jest optymalnym wymiarem dla większości standardowych zacisków śrubowych i sprężynowych stosowanych w aparaturze modułowej.

• Materiał: Wysokiej jakości miedź elektrolityczna pokryta warstwą cyny, co skutecznie zapobiega utlenianiu się metalu i gwarantuje niską rezystancję przejścia.
• Izolacja: Wykonana z poliamidu, który charakteryzuje się wysoką odpornością termiczną i mechaniczną, chroniąc przed przypadkowym zwarciem.
• Standard DIN: Kolorystyka izolacji jest zgodna z normą DIN, co ułatwia szybką identyfikację przekroju przewodu przez instalatora.
• Konstrukcja ERHL: Specjalnie wyprofilowany kołnierz ułatwia wprowadzanie odizolowanej żyły typu linka, zapobiegając rozwarstwianiu się pojedynczych drucików.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje pełną kompatybilność z profesjonalnymi narzędziami do zaciskania oraz osprzętem elektroinstalacyjnym renomowanych producentów. Zastosowane materiały są zgodne z dyrektywą RoHS, co oznacza brak substancji szkodliwych dla środowiska.

Zastosowanie

Końcówki tulejkowe HI 1/8 DIN znajdują szerokie zastosowanie wszędzie tam, gdzie wymagane jest pewne zakończenie przewodu wielodrutowego (linki). Są niezbędne w:

• Prefabrykacji szaf sterowniczych i rozdzielnic niskiego napięcia.
• Podłączaniu aparatury modułowej na szynach DIN, takiej jak wyłączniki nadprądowe czy styczniki.
• Instalacjach automatyki przemysłowej, gdzie drgania mogłyby poluzować niezakute przewody.
• Systemach zasilania awaryjnego i układach sterowania maszyn.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość połączenia, należy przestrzegać poniższych zasad montażu:

• Odizolowanie: Należy zdjąć izolację z przewodu na długości odpowiadającej długości tulejki (8 mm), dbając o to, aby nie uszkodzić miedzianych drucików.
• Wprowadzanie: Żyłę należy wprowadzić do tulejki tak, aby izolacja przewodu oparła się o poliamidowy kołnierz końcówki.
• Zaciskanie: Należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych (np. o profilu trapezowym lub kwadratowym). Prawidłowy zacisk gwarantuje gazoszczelność połączenia.
• Kontrola: Po zaciśnięciu należy upewnić się, że tulejka trzyma się mocno na przewodzie i nie wykazuje luzów.

FAQ

• Czy końcówki są sprzedawane na sztuki? Nie, produkt dostarczany jest w opakowaniach zbiorczych zawierających 100 sztuk, co jest optymalnym rozwiązaniem dla profesjonalnych instalatorów.
• Jaki kolor ma izolacja dla przekroju 1,0 mm² w standardzie DIN? Zgodnie ze standardem DIN, izolacja dla tego przekroju jest koloru czerwonego.
• Czy można stosować te końcówki do przewodów typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka w celu ich usztywnienia przed montażem w zacisku.
