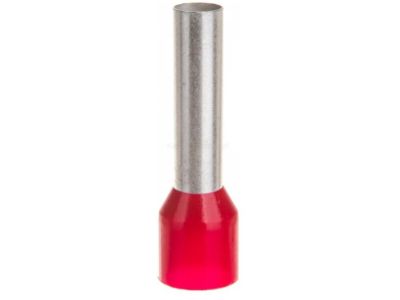

Końcówka tulejkowa izolowana HI 1,5/8 ERHL przekrój: 1,5mm2, dł. tulejki 8 (opak 100szt) | E08KH-02010104002 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 1,5/8 ERHL marki ERGOM to profesjonalne rozwiązanie przeznaczone do zakańczania przewodów miedzianych typu linka. Przekrój znamionowy wynoszący 1,5 mm² pozwala na stabilne przesyłanie energii elektrycznej oraz sygnałów sterujących w instalacjach o średnim obciążeniu. Tulejka o długości 8 mm wykonana jest z wysokiej jakości miedzi elektrolitycznej, co gwarantuje doskonałą przewodność i minimalizację spadków napięcia na styku. Izolacja wykonana z poliamidu nie tylko chroni przed przypadkowym zwarciem, ale również ułatwia wprowadzanie odizolowanego przewodu do wnętrza końcówki dzięki specjalnie wyprofilowanemu kołnierzowi. Zastosowanie końcówek tulejkowych eliminuje ryzyko rozwarstwiania się pojedynczych drucików linki, co jest kluczowe dla zachowania pełnego przekroju czynnego przewodu w zacisku.

• Przekrój znamionowy: 1,5 mm²
• Długość części stykowej: 8 mm
• Materiał izolacyjny: Poliamid o wysokiej wytrzymałości termicznej
• Materiał przewodzący: Miedź cynowana galwanicznie
• Opakowanie zbiorcze: 100 sztuk

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu elektroinstalacyjnego. Wykorzystanie poliamidu jako materiału izolacyjnego zapewnia zgodność z wymaganiami dotyczącymi palności oraz odporności na przebicia elektryczne. Cynowanie galwaniczne miedzi chroni element przed utlenianiem i korozją, co jest zgodne z wytycznymi dla trwałych połączeń elektrycznych w środowiskach przemysłowych. Końcówki ERGOM spełniają standardy jakościowe wymagane przy prefabrykacji rozdzielnic i szaf sterowniczych.

Zastosowanie

Końcówki HI 1,5/8 ERHL znajdują szerokie zastosowanie w profesjonalnych instalacjach elektrycznych i automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu wielodrutowego w zaciskach śrubowych lub sprężynowych. Idealnie sprawdzają się przy montażu aparatury modułowej na szynie DIN, podłączaniu sterowników PLC, przekaźników oraz w układach zasilania oświetlenia. Dzięki izolacji poliamidowej, końcówki te są preferowane w miejscach narażonych na drgania, gdzie tradycyjne metody cynowania końcówek mogłyby doprowadzić do pękania żył.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zasad montażu:

• Przewód należy odizolować na długości odpowiadającej długości tulejki (ok. 8 mm), dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Odizolowaną końcówkę przewodu należy wprowadzić do tulejki aż do momentu oparcia się izolacji przewodu o kołnierz izolacyjny końcówki.
• Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych (np. o profilu trapezowym lub kwadratowym), co zapewni odpowiednią siłę docisku i gazoszczelność połączenia.
• Po zaciśnięciu należy zweryfikować poprawność montażu poprzez lekkie pociągnięcie za przewód.

FAQ

1. Czy końcówki można stosować z przewodami aluminiowymi?
Nie, końcówki tulejkowe HI 1,5/8 ERHL są przeznaczone wyłącznie do przewodów miedzianych typu linka.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie prasek do końcówek tulejkowych obsługujących zakres 1,5 mm², które gwarantują powtarzalność i trwałość zaciśnięcia.

3. Czy izolacja poliamidowa jest lepsza od PVC?
Tak, poliamid charakteryzuje się wyższą odpornością termiczną i mechaniczną, co jest szczególnie istotne w wymagających aplikacjach przemysłowych.
