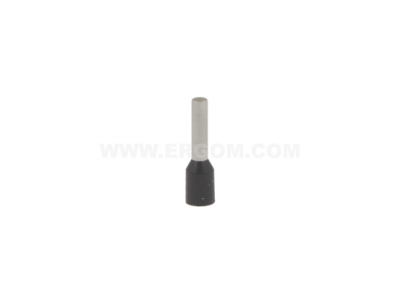

Końcówka tulejkowa izolowana HI 1,5/8 DIN ERHL przekrój: 1,5mm2, dł. tulejki 8 (opak 500szt) | E08KH-02010104100 Ergom

Alternatywny kod produktu: HI 1,5/8 DIN ERHL (500 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 1,5/8 DIN ERHL (symbol E08KH-02010104100) to element łączeniowy o przekroju 1,5 mm² i długości tulejki 8 mm, przeznaczony do zaciskania na przewodach miedzianych. Dzięki izolowanej tulejce zapewnia bezpieczne i trwałe połączenie w listwach zaciskowych oraz aparaturze modułowej. Opakowanie zawiera 500 sztuk, co ułatwia zaopatrzenie magazynu i pracę instalacyjną.

• Przekrój 1,5 mm²: Optymalny dla typowych obwodów oświetleniowych i gniazd w instalacjach domowych oraz przemysłowych – gwarantuje niską rezystancję styku i pewne przewodzenie prądu.
• Długość tulejki 8 mm: Standardowy wymiar pasujący do większości listew zaciskowych i zacisków sprężynowych, co przyspiesza montaż i zapewnia powtarzalność połączeń.
• Izolacja tulejki: Zapobiega zwarciom i przypadkowemu kontaktowi z sąsiednimi przewodami, podnosząc bezpieczeństwo eksploatacji.
• Opakowanie 500 sztuk: Ekonomiczne rozwiązanie dla instalatorów i firm serwisowych – redukuje częstotliwość zamówień i minimalizuje braki materiałowe na budowie.
• Wykonanie zgodne z normą DIN: Gwarantuje wymienne gabaryty i niezawodność w standardowych zaciskarkach oraz systemach szyn.

Zgodność z Normami

Końcówka tulejkowa HI 1,5/8 DIN ERHL została wyprodukowana zgodnie z wymaganiami norm DIN (Deutsches Institut für Normung) oraz posiada certyfikat CE, co potwierdza jej zgodność z europejskimi przepisami bezpieczeństwa i jakości. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Końcówka tulejkowa izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i łatwe łączenie przewodów miedzianych w złączkach śrubowych lub sprężynowych.

• Zaciskanie przewodów w listwach zaciskowych rozdzielnic elektrycznych oraz szaf sterowniczych.
• Przygotowanie końcówek przewodów do podłączenia aparatury modułowej: wyłączników nadprądowych, styczników, przekaźników.
• Instalacje w automatyce budynkowej – w puszkach montażowych i na szynach TH35.
• Serwis i modernizacja istniejących instalacji – szybka wymiana końcówek bez ryzyka uszkodzenia przewodu.

Wskazówki Montażowe

Montaż końcówki tulejkowej może być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewód należy odizolować na długość odpowiadającą długości tulejki, a następnie zaciągnąć końcówkę za pomocą odpowiednich szczęk zaciskowych (zalecane narzędzie zgodne z profilem DIN). Siłę zacisku i moment dokręcania w listwie zaciskowej należy dostosować do zaleceń producenta listwy oraz przekroju przewodu – nie przekraczać wartości podanych w dokumentacji.

FAQ

• Czy końcówka jest przystosowana do przewodów wielożyłowych? Tak, końcówka tulejkowa izolowana HI 1,5/8 DIN ERHL jest przeznaczona do zaciskania na przewodach miedzianych wielożyłowych (linka) o przekroju 1,5 mm² – zapewnia równomierne ściśnięcie wszystkich żył i zapobiega ich rozwarstwieniu.
• Jaki kolor izolacji ma końcówka? Izolacja końcówki o przekroju 1,5 mm² jest standardowo czerwona (zgodnie z konwencją barwną dla tego pola przekroju). W razie wątpliwości prosimy o sprawdzenie oznaczenia na opakowaniu.
• Czy można stosować tę końcówkę w listwach sprężynowych? Tak, długość tulejki 8 mm jest zgodna z typowymi wymaganiami listew sprężynowych (np. Weidmüller, Phoenix Contact). Należy jednak upewnić się, że długość odizolowania przewodu odpowiada długości tulejki, aby styk był w pełni osadzony w zacisku.
