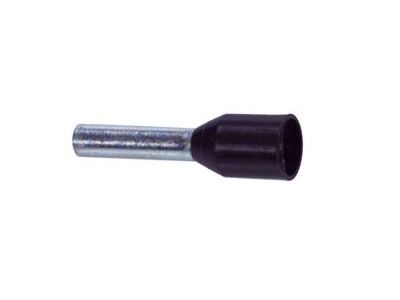

Końcówka tulejkowa izolowana HI 1,5/12 DIN ERHL przekrój: 1,5mm2, dł. tulejki 12mm (opak 100szt) | E08KH-02010104502 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 1,5/12 DIN marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu wielodrutowych przewodów miedzianych (tzw. linek). Przekrój znamionowy wynoszący 1,5 mm² pozwala na stabilne przesyłanie energii elektrycznej w obwodach sterowniczych i zasilających, eliminując ryzyko rozwarstwiania się pojedynczych drucików żyły. Część miedziana o długości 12 mm została poddana procesowi cynowania galwanicznego, co znacząco podnosi odporność na korozję oraz utlenianie, gwarantując niską rezystancję styku przez cały okres eksploatacji. Izolacja wykonana z poliamidu pełni funkcję ochronną oraz ułatwia wprowadzanie przewodu do tulejki, zwiększając bezpieczeństwo pracy pod napięciem.

• Przekrój przewodu: 1,5 mm² – idealny do standardowych instalacji automatyki.
• Długość tulejki: 12 mm – zapewnia optymalną powierzchnię styku w głębokich zaciskach.
• Materiał: Miedź cynowana galwanicznie o wysokiej przewodności.
• Izolacja: Poliamidowa tulejka ułatwiająca montaż i zapobiegająca zwarciom.
• Standard kolorystyczny: Zgodny z normą DIN, co ułatwia identyfikację przekroju przez instalatora.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co jest kluczowe w profesjonalnych aplikacjach przemysłowych. Końcówka spełnia wymagania normy DIN 46228 cz. 4, która określa wymiary oraz parametry techniczne dla izolowanych końcówek tulejkowych. Dzięki temu użytkownik ma pewność, że element będzie kompatybilny z większością aparatury modułowej i listew zaciskowych dostępnych na rynku europejskim. Wykorzystanie materiałów zgodnych z dyrektywą RoHS potwierdza brak substancji szkodliwych, co jest standardem w nowoczesnym budownictwie i przemyśle.

Zastosowanie

Końcówki HI 1,5/12 DIN znajdują szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność połączeń elektrycznych. Są niezastąpione przy prefabrykacji szaf sterowniczych, rozdzielnic elektrycznych oraz w instalacjach automatyki budynkowej. Dzięki wydłużonej części stykowej (12 mm), doskonale sprawdzają się w złączkach szynowych montowanych na szynę DIN (TS35) oraz w zaciskach aparatów elektrycznych o dużej głębokości, gdzie standardowe końcówki 8 mm mogłyby nie zapewniać pełnego kontaktu. Wykorzystywane są przez elektryków i automatyków do zabezpieczania końcówek kabli przed uszkodzeniami mechanicznymi podczas dokręcania śrub zaciskowych.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Należy zdjąć izolację z przewodu na długości odpowiadającej długości tulejki (ok. 12-13 mm), dbając o to, by nie uszkodzić miedzianych drucików.
• Wprowadzenie: Wszystkie druciki linki muszą znaleźć się wewnątrz miedzianej części końcówki. Izolacja przewodu powinna wejść w plastikowy kołnierz tulejki.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych (np. o profilu kwadratowym, trapezowym lub sześciokątnym).
• Kontrola: Po zaciśnięciu należy upewnić się, że końcówka trzyma się pewnie na przewodzie i nie wykazuje luzów.

FAQ

1. Czy końcówki można stosować z przewodami aluminiowymi?
Nie, końcówki serii HI są przeznaczone wyłącznie do miedzianych przewodów wielodrutowych (linek). Stosowanie ich z aluminium może prowadzić do korozji elektrochemicznej.

2. Dlaczego długość 12 mm jest lepsza od standardowej 8 mm?
Dłuższa tulejka zapewnia większą powierzchnię styku w nowoczesnych, głębokich zaciskach windowych, co przekłada się na mniejsze nagrzewanie się styku przy dużych obciążeniach.

3. Czy kolor izolacji ma znaczenie?
Tak, kolorystyka DIN ułatwia szybką weryfikację przekroju przewodu bez konieczności używania suwmiarki, co przyspiesza prace serwisowe i montażowe.
