Końcówka tulejkowa izolowana HI 1,5/10 DIN ERHL przekrój: 1,5mm2, dł. tulejki 10 (opak 500szt) | E08KH-02010104300 Ergom

Alternatywny kod produktu: HI 1,5/10 DIN ERHL (500 SZT.)

Opis i Kluczowe Cechy

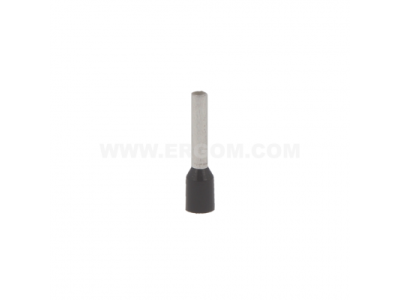

Końcówka tulejkowa izolowana HI 1,5/10 DIN (symbol E08KH-02010104300) przeznaczona jest do trwałego i bezpiecznego zakończenia przewodów linkowych o przekroju 1,5 mm². Długość tulejki 10 mm zapewnia optymalny zacisk w listwach i zaciskach śrubowych, a izolacja PVC zapobiega zwarciom. Opakowanie zbiorcze 500 sztuk sprawdza się w instalacjach wymagających dużej liczby połączeń.

• Przekrój 1,5 mm²: dedykowana do przewodów linkowych o tym polu przekroju – gwarantuje szczelne i niskorezystancyjne połączenie bez ryzyka uszkodzenia żył.
• Długość tulejki 10 mm: zapewnia wystarczającą powierzchnię styku w standardowych listwach zaciskowych i na zaciskach śrubowych, co ułatwia montaż i poprawia trwałość połączenia.
• Izolacja PVC: chroni przed przypadkowym zwarciem między sąsiednimi końcówkami oraz ułatwia identyfikację przewodów dzięki jednolitej kolorystyce (kolor – zależny od przekroju).
• Zgodność z normą DIN: wykonana według wymagań norm DIN dla końcówek tulejkowych izolowanych – powtarzalna jakość i dopasowanie do narzędzi zaciskowych.
• Opakowanie 500 sztuk: ekonomiczne rozwiązanie dla profesjonalnych instalatorów i serwisów – wystarczający zapas na wiele złączy.

Zgodność z Normami

Końcówka tulejkowa HI 1,5/10 DIN została zaprojektowana i wyprodukowana zgodnie z wymaganiami norm DIN dla izolowanych końcówek tulejkowych. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówka tulejkowa izolowana znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i bezpieczne zakończenie przewodów linkowych przed podłączeniem do zacisków śrubowych lub listew.

• Zakończanie przewodów w rozdzielnicach elektrycznych i szafach sterowniczych.
• Montaż w puszkach instalacyjnych, łącznikach i gniazdach.
• Przygotowanie przewodów do podłączenia w tablicach sygnalizacyjnych i automatyce budynkowej.
• Wykonywanie połączeń w urządzeniach przemysłowych i maszynach – wszędzie tam, gdzie wymagana jest powtarzalna jakość zacisku.

Wskazówki Montażowe

Montaż końcówki tulejkowej powinien być wykonywany przez personel z odpowiednimi kwalifikacjami (np. uprawnienia SEP) po bezwzględnym odłączeniu napięcia w całej instalacji. Należy odizolować przewód na długość odpowiadającą tulejce (ok. 10 mm), nałożyć końcówkę i zacisnąć ją dedykowanym narzędziem (zaciskarką) zgodnie z instrukcją producenta narzędzia. Po zaciśnięciu sprawdzić, czy izolacja nie jest uszkodzona, a tulejka trwale osadzona na żyle. Przekrój przewodu musi odpowiadać przekrojowi końcówki (1,5 mm²), aby uniknąć luzów lub niedostatecznego kontaktu.

FAQ

• Jaki jest kolor izolacji końcówki HI 1,5/10? Kolor izolacji zależy od przekroju – dla 1,5 mm² standardowo stosuje się izolację niebieską (zgodnie z konwencją DIN). Producent może jednak stosować inne kolory w zależności od serii; w razie wątpliwości prosimy o kontakt.
• Czy końcówka nadaje się do przewodów wielodrutowych (linka)? Tak, końcówka tulejkowa izolowana jest przeznaczona właśnie do przewodów linkowych (wielodrutowych). Dla przewodów litych zaleca się stosowanie końcówek bez izolacji lub odpowiednich tulejek.
• Jakie narzędzie zaciskowe jest odpowiednie? Do końcówek o przekroju 1,5 mm² i długości tulejki 10 mm zaleca się zaciskarki przystosowane do końcówek izolowanych w standardzie DIN, np. z matrycą o profilu trapezowym lub rombowym. Należy stosować narzędzia zapewniające siłę zacisku zgodną z zaleceniami producenta – dla uzyskania trwałego połączenia.
