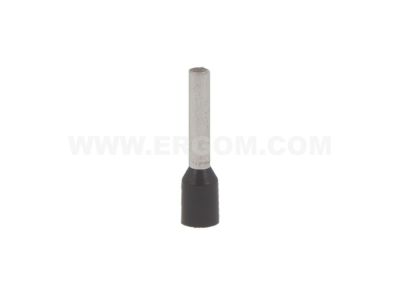

Końcówka tulejkowa izolowana HI 1,5/10 DIN ERHL przekrój:1,5mm2, dł. tulejki 10 czarny (opak 100szt) | E08KH-02010104302 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 1,5/10 DIN ERHL marki ERGOM to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przekrój znamionowy wynoszący 1,5 mm² pozwala na stabilne przesyłanie energii oraz sygnałów sterujących, eliminując ryzyko przegrzewania się punktów styku. Długość tulejki wynosząca 10 mm gwarantuje pewne osadzenie w zaciskach śrubowych i sprężynowych, co jest kluczowe dla zachowania ciągłości obwodu w trudnych warunkach przemysłowych.

• Izolacja poliamidowa: Wykonana z wysokiej jakości poliamidu, który charakteryzuje się doskonałą odpornością termiczną i mechaniczną.
• Kolorystyka DIN: Czarny kolor izolacji ułatwia szybką identyfikację przekroju przewodu zgodnie ze standardem DIN.
• Ochrona przed utlenianiem: Miedziana tulejka pokryta warstwą cyny zapewnia ochronę przed korozją i ułatwia proces zaciskania.
• Zwiększone bezpieczeństwo: Zastosowanie końcówki zapobiega rozwarstwianiu się żył przewodów wielodrutowych (linek), co minimalizuje ryzyko zwarć.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych. Końcówka spełnia wymagania normy DIN 46228 cz. 4, co gwarantuje pełną kompatybilność z narzędziami do zaciskania oraz osprzętem elektroinstalacyjnym wiodących producentów. Wykorzystanie izolacji poliamidowej zapewnia również zgodność z wymogami dotyczącymi palności i bezpieczeństwa pożarowego wewnątrz rozdzielnic.

Zastosowanie

Końcówki HI 1,5/10 DIN ERHL znajdują szerokie zastosowanie w sektorze automatyki przemysłowej, energetyki oraz budownictwa. Są niezbędne wszędzie tam, gdzie wykorzystuje się przewody typu linka o przekroju 1,5 mm². Idealnie sprawdzają się przy montażu aparatury modułowej na szynach DIN, podłączaniu sterowników PLC, przekaźników oraz w systemach zasilania awaryjnego. Dzięki swojej konstrukcji ułatwiają wielokrotne montowanie i demontowanie przewodu w zacisku bez uszkodzenia miedzianych żył.

Wskazówki Montażowe

Aby zapewnić optymalne parametry elektryczne i mechaniczne połączenia, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Izolację z przewodu należy zdjąć na długości odpowiadającej długości tulejki (10 mm), dbając o to, aby nie uszkodzić poszczególnych drucików linki.
• Wprowadzenie przewodu: Wszystkie żyły przewodu muszą zostać wprowadzone do wnętrza tulejki tak, aby żadna z nich nie wystawała poza kołnierz izolacyjny.
• Zaciskanie: Należy używać wyłącznie dedykowanych prasek do końcówek tulejkowych. Proces zaciskania powinien być przeprowadzony do momentu pełnego zamknięcia matrycy narzędzia.
• Kontrola: Po zaciśnięciu należy sprawdzić, czy końcówka trzyma się pewnie na przewodzie i czy nie wykazuje luzów mechanicznych.

FAQ

• Czy końcówki można używać z przewodami typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek) w celu ich usztywnienia przed montażem w zacisku.
• Jaka praska będzie odpowiednia do tego modelu? Zaleca się stosowanie prasek ERGOM lub innych profesjonalnych narzędzi obsługujących zakres 1,5 mm² z profilem zacisku trapezowym lub kwadratowym.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk końcówek.
