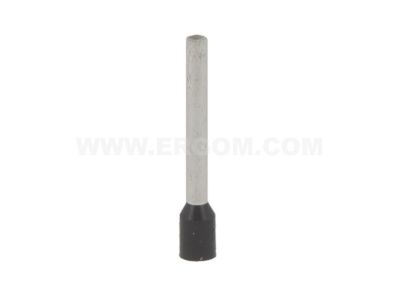

Końcówka tulejkowa izolowana HI 0,75/8 F ERHL przekrój: 0,75mm2, dł. tulejki 8 (opak 500szt) | E08KH-02010102401 Ergom

Alternatywny kod produktu: HI 0,75/8 F ERHL (500 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 0,75/8 F marki ERHL (symbol E08KH-02010102401) to wysokiej jakości element łączeniowy przeznaczony do przewodów o przekroju 0,75 mm². Długość tulejki 8 mm zapewnia optymalne umieszczenie w gnieździe zacisku, minimalizując ryzyko niepełnego kontaktu. Opakowanie zawiera 500 sztuk, co ułatwia prowadzenie prac instalacyjnych w większej skali.

• Przekrój 0,75 mm²: precyzyjne dopasowanie do przewodów o tym przekroju gwarantuje niską rezystancję przejścia, pewne połączenie i redukcję ryzyka przegrzania na styku.
• Długość tulejki 8 mm: zapewnia wystarczającą głębokość osadzenia w standardowych zaciskach śrubowych lub sprężynowych, co wspiera łatwy i powtarzalny montaż.
• Izolacja polietylenowa: kolorowa osłona ułatwia identyfikację przekroju oraz chroni przed przypadkowym zwarciem między sąsiednimi przewodami.
• Opakowanie 500 sztuk: ekonomiczne rozwiązanie dla instalatorów i serwisantów przy większych projektach – redukuje częstotliwość zamawiania i zapewnia zapas materiału.
• Kompatybilność z narzędziami zaciskowymi: wykonanie zgodne z profilem matryc szczypiec do końcówek tulejkowych, co gwarantuje powtarzalną siłę zacisku.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z ogólnie przyjętymi standardami europejskimi oraz normami branżowymi dla końcówek tulejkowych izolowanych. Posiada oznaczenie CE, co potwierdza spełnienie wymogów Unii Europejskiej dotyczących bezpieczeństwa i jakości.

Zastosowanie

Końcówka tulejkowa HI 0,75/8 F przeznaczona jest do przygotowania przewodów linkowych przed podłączeniem do zacisków urządzeń elektrycznych. Znalazła zastosowanie w:

• Rozdzielnicach i szafach sterowniczych – do szybkiego i pewnego podłączania przewodów o przekroju 0,75 mm² do wyłączników, styczników i innych aparatów modułowych.
• Automatyce budynkowej i przemysłowej – jako standardowe wyposażenie w systemach PLC, czujnikach i siłownikach.
• Instalacjach niskoprądowych i sterowniczych – w obwodach sygnałowych i sterujących, gdzie wymagana jest wysoka niezawodność połączeń.
• Serwisie i modernizacji istniejących instalacji – umożliwia szybką wymianę lub dołożenie przewodów bez ryzyka uszkodzenia zacisku.

Wskazówki Montażowe

Prace montażowe powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód należy odizolować na długość odpowiadającą długości tulejki (ok. 8 mm) i nałożyć końcówkę tak, aby izolacja przewodu przylegała do kołnierza izolacyjnego. Zacisnąć końcówkę przy użyciu odpowiednich szczypiec zaciskowych (z matrycą dostosowaną do przekroju 0,75 mm²), kontrolując siłę zacisku zgodnie z dokumentacją narzędzia. Sprawdzić mechaniczną wytrzymałość połączenia – przewód nie powinien się wysuwać z tulejki. Przekrój przewodu oraz długość odizolowania muszą być zgodne z zaleceniami producenta końcówki.

FAQ

• Do jakich przewodów stosuje się tę końcówkę? Końcówka jest przeznaczona do przewodów linkowych (giętkich) o przekroju 0,75 mm². Nie zaleca się stosowania jej do przewodów sztywnych (drut) lub o innym przekroju.
• Czy końcówka jest izolowana? Tak, posiada izolację polietylenową w kolorze szarym (lub innym, zgodnie z kodem kolorystycznym dla przekroju 0,75 mm²). Izolacja chroni przed zwarciami i ułatwia identyfikację przekroju.
• Jaką długość ma tulejka metalowa? Długość tulejki (części metalowej) wynosi 8 mm. Należy odizolować przewód na tę samą długość, aby zapewnić optymalne umieszczenie w gnieździe zacisku.
