Końcówka tulejkowa izolowana HI 0,75/12 DIN ERHL przekrój: 0,75mm2, dł. tulejki 12 (opak 500szt) | E08KH-02010102901 Ergom

Alternatywny kod produktu: HI 0,75/12 DIN ERHL (500 SZT.)

Opis i Kluczowe Cechy

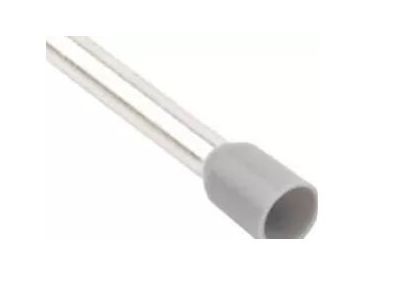

Końcówka tulejkowa izolowana ERHL HI 0,75/12 to element łączeniowy przeznaczony do zaciskania przewodów o przekroju 0,75 mm². Długość tulejki wynosi 12 mm, co zapewnia optymalne dopasowanie do standardowych zacisków śrubowych w aparaturze modułowej. Produkt dostarczany w opakowaniu zbiorczym po 500 sztuk, co gwarantuje ekonomiczne i wygodne wykorzystanie w profesjonalnych instalacjach. Precyzyjne zaciskanie końcówki zabezpiecza przewód przed uszkodzeniem mechanicznym i gwarantuje stabilne połączenie elektryczne.

• Przekrój 0,75 mm²: Dedykowana do przewodów miedzianych o tym przekroju – zapewnia bezpieczne i powtarzalne połączenie, minimalizując ryzyko poluzowania w zacisku.
• Długość tulejki 12 mm: Umożliwia prawidłowe wsunięcie przewodu do zacisków śrubowych w stycznikach, wyłącznikach i listwach zaciskowych, zachowując wymaganą długość odizolowania.
• Izolacja z tworzywa HI (High Insulation): Chroni przewód przed zwarciem oraz ułatwia identyfikację przekroju – standardowy kolor izolacji (ciemnoniebieski dla 0,75 mm²) wspiera szybki dobór.
• Opakowanie 500 sztuk: Praktyczne i ekonomiczne rozwiązanie dla instalatorów – stały zapas materiału na większe projekty bez konieczności częstego zamawiania.
• Kompatybilność z narzędziami do zaciskania: Końcówka zaprojektowana do współpracy z typowymi zaciskarkami automatycznymi lub ręcznymi (np. z matrycą o profilu trapezowym).

Zgodność z Normami

Końcówka tulejkowa ERHL HI 0,75/12 została wyprodukowana zgodnie z obowiązującymi europejskimi standardami jakości i bezpieczeństwa. Posiada oznaczenie CE, potwierdzające zgodność z wymogami Dyrektyw Unii Europejskiej. Produkt spełnia ogólnie przyjęte wymagania techniczne dla końcówek tulejkowych izolowanych stosowanych w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Końcówka tulejkowa izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów miedzianych z zaciskami aparatury elektrycznej. Ułatwia montaż i zwiększa bezpieczeństwo eksploatacji.

• Zaciskanie przewodów przy podłączaniu styczników, przekaźników i wyłączników nadprądowych w rozdzielnicach.
• Wyprowadzanie przewodów w listwach zaciskowych w szafach sterowniczych i automatyce budynkowej.
• Instalacja w puszkach przyłączeniowych oraz w obwodach sterowania (np. przycisków, przełączników).
• Montaż w układach oświetleniowych i siłowych – wszędzie tam, gdzie przewód o przekroju 0,75 mm² wymaga pewnego zakończenia.

Wskazówki Montażowe

Montaż końcówki tulejkowej powinien być wykonywany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Przewód należy odizolować na długość odpowiadającą długości tulejki (12 mm), a następnie wsunąć w końcówkę aż do jej końca i zaciśnąć za pomocą odpowiedniej zaciskarki – zgodnie z instrukcją producenta narzędzia. Po zaciśnięciu sprawdź, czy izolacja końcówki nie jest uszkodzona, a przewód jest trwale osadzony. Przekrój przewodu musi być zgodny z oznaczeniem końcówki (0,75 mm²). Nie łącz przewodów o różnym przekroju w jednej końcówce.

FAQ

• Czy końcówka HI 0,75/12 nadaje się do przewodów linkowych? Tak, jest przeznaczona do przewodów miedzianych wielodrutowych (linka) o przekroju 0,75 mm². Przed zaciśnięciem zaleca się lekkie skręcenie żył.
• Jaki kolor ma izolacja końcówki? Dla przekroju 0,75 mm² izolacja jest standardowo ciemnoniebieska. Umożliwia szybką identyfikację rozmiaru podczas montażu.
• Czy potrzebuję specjalnej zaciskarki? Do tego modelu rekomendowana jest zaciskarka z matrycą trapezową przystosowaną do końcówek o przekroju 0,75 mm². Większość uniwersalnych narzędzi do końcówek tulejkowych będzie odpowiednia.
