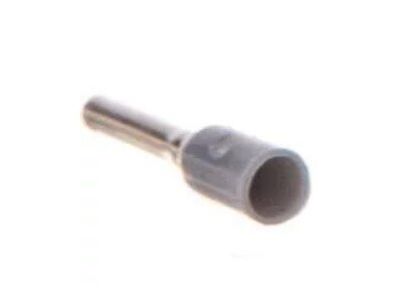

Końcówka tulejkowa izolowana HI 0,75/10 DIN ERHL przekrój: 0,75mm2, dł. tulejki 10 (opak 500szt) | E08KH-02010102601 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 0,75/10 DIN marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o zabezpieczaniu końcówek przewodów wielodrutowych (tzw. linki). Przekrój znamionowy wynoszący 0,75 mm² pozwala na stabilne przesyłanie energii oraz sygnałów sterujących w układach automatyki i rozdzielnicach niskiego napięcia. Długość części stykowej wynosząca 10 mm gwarantuje pewne osadzenie w zaciskach śrubowych oraz sprężynowych, eliminując ryzyko wysunięcia się pojedynczych drucików żyły, co mogłoby prowadzić do zwarć lub przegrzania styku. Izolacja wykonana z wysokiej jakości poliamidu nie tylko ułatwia wprowadzanie przewodu do tulejki, ale również zwiększa bezpieczeństwo pracy poprzez separację galwaniczną w miejscu zaprasowania.

• Wysoka przewodność: Wykonanie z miedzi elektrolitycznej pokrytej warstwą cyny zapewnia doskonałe parametry elektryczne i odporność na korozję.
• Standard DIN: Kolorystyka izolacji zgodna z normą DIN ułatwia szybką identyfikację przekroju przewodu przez instalatora.
• Trwałość mechaniczna: Proces cynowania galwanicznego zwiększa odporność na utlenianie, co jest kluczowe w długofalowej eksploatacji instalacji.
• Opakowanie zbiorcze: Zestaw 500 sztuk stanowi optymalne rozwiązanie dla prefabrykatorów szaf sterowniczych i firm elektroinstalacyjnych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Końcówki spełniają wymagania normy DIN 46228 cz. 4, co gwarantuje pełną kompatybilność z narzędziami do zaprasowywania oraz osprzętem łączeniowym różnych producentów. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną, co jest zgodne z dyrektywami dotyczącymi bezpieczeństwa pożarowego w instalacjach elektrycznych.

Zastosowanie

Końcówki tulejkowe HI 0,75/10 znajdują szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa precyzja połączeń. Są niezastąpione w prefabrykacji szaf sterowniczych, montażu aparatury modułowej na szynach DIN oraz w instalacjach inteligentnego budynku. Dzięki długości tulejki 10 mm, produkt idealnie sprawdza się w głębokich zaciskach sterowników PLC, przekaźników oraz złączek szynowych, gdzie standardowe końcówki 8 mm mogą okazać się zbyt krótkie do zapewnienia pełnej powierzchni styku.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 0,75 mm² należy zdjąć na długości odpowiadającej długości tulejki (ok. 10-11 mm), dbając o to, aby nie uszkodzić miedzianych drucików.
• Dobór narzędzia: Do zaprasowania należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek izolowanych. Zaleca się stosowanie matryc o profilu trapezowym lub kwadratowym dla zapewnienia równomiernego docisku.
• Kontrola wizualna: Po zaprasowaniu należy upewnić się, że izolacja przewodu wchodzi do kołnierza izolacyjnego końcówki, a miedziana tulejka całkowicie obejmuje odizolowaną część żyły.

FAQ

• Czy te końcówki pasują do przewodów typu drut? Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka (wielodrutowych) w celu ich usztywnienia przed montażem w zacisku.
• Jaki jest kolor izolacji dla tego rozmiaru? Zgodnie ze standardem DIN dla przekroju 0,75 mm², izolacja końcówki jest w kolorze szarym.
• Czy opakowanie 500 sztuk jest szczelnie zamknięte? Tak, produkt dostarczany jest w trwałym opakowaniu zbiorczym, które chroni końcówki przed zanieczyszczeniami i wilgocią podczas przechowywania w warsztacie.
