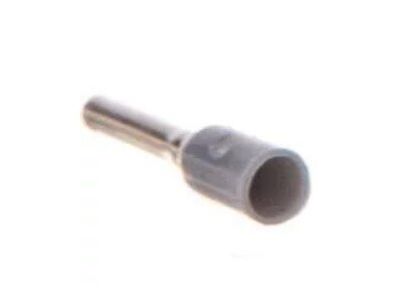

Końcówka tulejkowa izolowana HI 0,75/10 DIN ERHL przekrój: 0,75mm2, dł. tulejki 10 (opak 100szt) | E08KH-02010112601 Ergom

Alternatywny kod produktu: HI 0,75/10 DIN ERHL (100 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 0,75/10 DIN marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o najwyższej jakości połączeniach w rozdzielnicach i szafach sterowniczych. Przekrój znamionowy wynoszący 0,75 mm² pozwala na stabilne i bezpieczne zakończenie żył typu linka, co eliminuje ryzyko rozwarstwiania się pojedynczych drutów miedzianych podczas montażu w zaciskach śrubowych lub sprężynowych. Długość tulejki wynosząca 10 mm gwarantuje optymalną powierzchnię styku elektrycznego, co bezpośrednio przekłada się na minimalizację rezystancji przejścia i ograniczenie nagrzewania się punktów styku pod obciążeniem.

• Wykonanie z miedzi galwanicznie cynowanej zapewnia doskonałą odporność na korozję i utlenianie.
• Izolacja poliamidowa chroni przed zwarciami i ułatwia wprowadzanie przewodu do tulejki.
• Zgodność z systemem kolorystycznym DIN ułatwia szybką identyfikację przekroju przez instalatora.
• Opakowanie zbiorcze zawierające 100 sztuk stanowi idealne rozwiązanie dla prefabrykatorów i ekip montażowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami branżowymi, co potwierdza jego przydatność w wymagających instalacjach przemysłowych. Końcówka spełnia wymagania normy DIN 46228 cz. 4, która definiuje wymiary oraz parametry techniczne dla izolowanych końcówek tulejkowych. Dzięki zastosowaniu wysokiej jakości materiałów, produkt wspiera utrzymanie ciągłości parametrów technicznych instalacji zgodnie z normami bezpieczeństwa elektrycznego.

Zastosowanie

Końcówki HI 0,75/10 znajdują szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Są niezastąpione wszędzie tam, gdzie wymagana jest wysoka precyzja połączeń. Idealnie sprawdzają się przy podłączaniu sterowników PLC, przekaźników, aparatury modułowej montowanej na szynach DIN oraz w systemach oświetleniowych. Dzięki swojej konstrukcji, końcówki te są dedykowane do przewodów wielodrutowych (linek), zapewniając im sztywność zbliżoną do drutu litego, co ułatwia wielokrotne serwisowanie i przepinanie obwodów.

Wskazówki Montażowe

Aby uzyskać połączenie o najwyższych parametrach mechanicznych i elektrycznych, należy przestrzegać poniższych zaleceń:

• Przewód należy odizolować na długości odpowiadającej długości części metalowej tulejki (ok. 10 mm), dbając o to, by nie uszkodzić pojedynczych drucików miedzianych.
• Do zaciskania należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych, co zapewni odpowiednią geometrię zaprasowania (np. trapezową lub kwadratową).
• Po zaprasowaniu należy upewnić się, że izolacja przewodu wchodzi w kołnierz izolacyjny końcówki, co zapobiega odsłonięciu części czynnych.
• Należy przestrzegać zalecanego momentu dokręcania zacisków śrubowych, w których umieszczana jest końcówka, aby uniknąć jej deformacji.

FAQ

Czy końcówki można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka w celu ich usztywnienia i zabezpieczenia przed rozwarstwieniem.

Jaki jest materiał izolacji?
Izolacja wykonana jest z poliamidu, który charakteryzuje się wysoką odpornością termiczną i mechaniczną w porównaniu do standardowego PVC.

Czy produkt jest odporny na warunki atmosferyczne?
Miedź cynowana galwanicznie zapewnia wysoką odporność na korozję, jednak w środowiskach agresywnych chemicznie zaleca się stosowanie dodatkowych obudów o odpowiednim stopniu ochrony IP.
