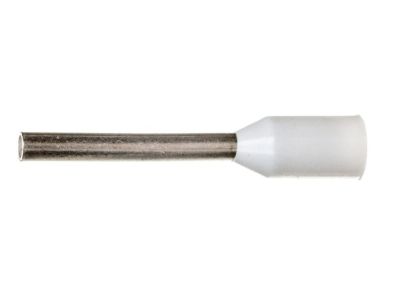

Końcówka tulejkowa izolowana HI 0,5/8 DIN ERHL przekrój: 0,5mm2, dł. tulejki 8 (opak 500szt) | E08KH-02010101601 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 0,5/8 DIN ERHL to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERGOM. Produkt ten służy do zaciskania na końcach wielodrutowych przewodów miedzianych (tzw. linek), co pozwala na zachowanie spójności wszystkich drucików żyły i zapobiega ich rozwarstwianiu podczas montażu w zaciskach śrubowych lub sprężynowych. Przekrój znamionowy wynoszący 0,5 mm² gwarantuje optymalne dopasowanie do cienkich przewodów sterowniczych i sygnałowych, zapewniając stabilne przesyłanie energii oraz sygnałów elektrycznych.

• Długość tulejki: Część kontaktowa o długości 8 mm umożliwia pewne osadzenie w głębokich gniazdach aparatury modułowej.
• Materiał: Wykonana z miedzi galwanicznie cynowanej, co zapewnia doskonałą przewodność i wysoką odporność na korozję.
• Izolacja: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa odporność termiczną oraz mechaniczną końcówki.
• Standard DIN: Kolorystyka izolacji zgodna z normą DIN ułatwia szybką identyfikację przekroju przewodu przez instalatora.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co jest kluczowe w profesjonalnych instalacjach przemysłowych. Końcówka spełnia wymagania normy DIN 46228 cz. 4, co definiuje precyzyjne wymiary geometryczne oraz parametry materiałowe. Dzięki certyfikacji i zgodności z dyrektywami unijnymi, produkt zapewnia pełne bezpieczeństwo użytkowania oraz kompatybilność z osprzętem elektroinstalacyjnym wiodących marek. Wykorzystanie miedzi o wysokiej czystości minimalizuje rezystancję przejścia, co bezpośrednio przekłada się na ograniczenie nagrzewania się punktów styku.

Zastosowanie

Końcówki tulejkowe HI 0,5/8 znajdują szerokie zastosowanie w sektorze automatyki przemysłowej, budowie szaf sterowniczych oraz w instalacjach inteligentnego budynku. Są niezastąpione wszędzie tam, gdzie wymagana jest wysoka precyzja połączeń przy małych przekrojach przewodów. Idealnie sprawdzają się przy podłączaniu sterowników PLC, przekaźników, czujników oraz listew zaciskowych na szynach DIN. Dzięki opakowaniu zbiorczemu zawierającemu 500 sztuk, produkt jest ekonomicznym rozwiązaniem dla firm prefabrykujących rozdzielnice oraz ekip elektroinstalacyjnych realizujących duże inwestycje.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń montażowych:

• Odizolowanie przewodu: Należy zdjąć izolację z przewodu na długości odpowiadającej długości tulejki (ok. 8 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie żyły: Wszystkie druciki linki muszą znaleźć się wewnątrz metalowej części tulejki oraz kołnierza izolacyjnego.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych. Dobór odpowiedniej matrycy gwarantuje trwałe, gazoszczelne połączenie odporne na wyrwanie.
• Kontrola: Po zaciśnięciu należy wzrokowo sprawdzić, czy izolacja przewodu styka się z kołnierzem izolacyjnym końcówki.

FAQ

• Czy końcówki są cynowane? Tak, miedź jest pokryta warstwą cyny, co chroni przed utlenianiem i ułatwia przewodzenie prądu w trudnych warunkach środowiskowych.
• Jaki jest zakres temperatur pracy izolacji? Izolacja poliamidowa charakteryzuje się wysoką wytrzymałością termiczną, typową dla profesjonalnych rozwiązań przemysłowych (standardowo do 105°C).
• Czy produkt pasuje do każdej praski? Końcówka jest kompatybilna ze wszystkimi standardowymi praskami do końcówek tulejkowych obsługującymi zakres 0,5 mm².
