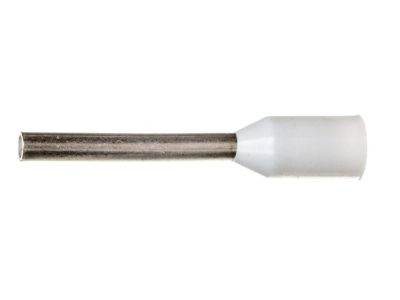

Końcówka tulejkowa izolowana HI 0,5/10 DIN ERHL przekrój: 0,5mm2, dł. tulejki 10 (opak 100szt) | E08KH-02010111801 Ergom

Alternatywny kod produktu: HI 0,5/10 DIN ERHL (100 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 0,5/10 DIN ERHL (symbol E08KH-02010111801) to precyzyjny element łączeniowy przeznaczony do zaciskania przewodów linkowych o przekroju 0,5 mm². Długość tulejki wynosi 10 mm, a izolacja wykonana z tworzywa sztucznego zapewnia dodatkowe bezpieczeństwo oraz ułatwia identyfikację. Opakowanie zawiera 100 sztuk, co pozwala na wygodne i ekonomiczne przygotowanie instalacji.

• Przekrój 0,5 mm²: dedykowany do przewodów linkowych o drobnożyłowej budowie – gwarantuje pewny zacisk w listwach zaciskowych, stycznikach i wyłącznikach modułowych.
• Długość tulejki 10 mm: optymalna dla standardowych listew zaciskowych i aparatury modułowej – zapewnia odpowiednią głębokość zaciskania bez ryzyka zwarcia.
• Izolacja termoplastyczna: zabezpiecza przed przypadkowym zwarciem oraz ułatwia wsuwanie przewodu w listwę, redukując ryzyko uszkodzenia żył.
• Opakowanie 100 sztuk: praktyczne rozwiązanie dla elektryków i instalatorów – oszczędza czas na częste zamawianie drobnych ilości.
• Wykonanie zgodne z DIN ERHL: zapewnia powtarzalność wymiarów i wysoką jakość zaciskania, co przekłada się na trwałość połączenia.

Zgodność z Normami

Końcówka tulejkowa HI 0,5/10 DIN ERHL jest produkowana zgodnie z europejskimi standardami obowiązującymi dla elementów łączeniowych w instalacjach elektrycznych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej. Wykonanie według norm DIN gwarantuje kompatybilność z narzędziami do zaciskania i aparaturą modułową dostępną na rynku.

Zastosowanie

Końcówka tulejkowa izolowana znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych oraz w rozdzielnicach i szafach sterowniczych. Szczególnie polecana do:

• Zaciskania przewodów linkowych w listwach zaciskowych modułowych i standardowych.
• Przygotowania przewodów przed podłączeniem do styczników, przekaźników i wyłączników nadprądowych.
• Wykonywania bezpiecznych połączeń w układach automatyki budynkowej i sterowania (PLC).
• Montażu w szynach TH35 – jako element pomocniczy przy okablowaniu aparatury modułowej.

Wskazówki Montażowe

Montaż i zaciskanie końcówki tulejkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Użyj profesjonalnych szczęk do zaciskania dostosowanych do przekroju 0,5 mm² i długości tulejki 10 mm. Odizoluj przewód na długość równą tulejce (10 mm) – unikaj pozostawiania gołych żył poza tulejką. Moment docisku stosuj zgodnie z zaleceniami producenta narzędzia oraz dokumentacją techniczną. Dobierz przekrój przewodu do obciążenia prądowego obwodu.

FAQ

• Jaki jest kolor izolacji końcówki? W specyfikacji nie podano konkretnego koloru. W zależności od partii produkcyjnej izolacja może być szara lub niebieska – dla przekroju 0,5 mm² zwykle stosuje się kolor szary zgodnie z konwencją DIN.
• Czy końcówka nadaje się do przewodów drutowych (litych)? Nie – końcówka tulejkowa izolowana jest przeznaczona wyłącznie do przewodów linkowych (wielożyłowych). Dla przewodów litych zaleca się stosowanie końcówek bez izolacji lub odpowiednich tulejek kablowych.
• Jakiego narzędzia do zaciskania użyć? Należy zastosować szczęki zaciskowe zgodne z normą DIN 46228, przeznaczone do końcówek izolowanych o przekroju 0,5 mm². Ważne, aby długość szczęk odpowiadała tulejce 10 mm – zbyt krótkie lub długie narzędzia mogą uszkodzić izolację lub spowodować niedokładny zacisk.
