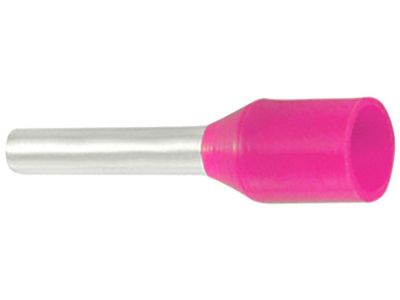

Końcówka tulejkowa izolowana HI 0,34/6 F ERHL przekrój: 0,34mm2, dł. tulejki 6 (opak 100szt) | E08KH-02010111001 Ergom

Alternatywny kod produktu: HI 0,34/6 F ERHL (100 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 0,34/6 F ERHL (symbol E08KH-02010111001) to element łączeniowy przeznaczony do zaciskania na przewodach o przekroju 0,34 mm². Dzięki długości tulejki wynoszącej 6 mm oraz izolowanej osłonie zapewnia pewne i bezpieczne połączenie w złączkach śrubowych, minimalizując ryzyko zwarć i uszkodzeń mechanicznych. Opakowanie zawiera 100 sztuk, co umożliwia wygodne prowadzenie prac instalacyjnych w większej skali.

• Przekrój 0,34 mm²: przeznaczona do przewodów o małym przekroju, idealna do precyzyjnych połączeń w szafach sterowniczych i automatyce.
• Długość tulejki 6 mm: zapewnia optymalną głębokość wprowadzenia do zacisku, co ułatwia montaż i zwiększa trwałość połączenia.
• Izolowana osłona: zapobiega przypadkowemu stykaniu się obnażonej części tulejki z innymi elementami, podnosząc bezpieczeństwo instalacji.
• Kompatybilność z typowymi narzędziami do zaciskania: umożliwia szybkie i powtarzalne wykonanie połączeń zgodnie z zasadami sztuki elektrycznej.
• Opakowanie 100 sztuk: wygodne przy większych projektach, redukuje potrzebę częstych zamówień.

Zgodność z Normami

Końcówka tulejkowa HI 0,34/6 F ERHL jest produkowana zgodnie z ogólnie przyjętymi standardami europejskimi oraz posiada oznaczenie CE. Wykonanie z materiałów wysokiej jakości gwarantuje niezawodność w normalnych warunkach eksploatacji. Producent nie podał konkretnych numerów norm, jednak produkt spełnia wymagania stawiane końcówkom tulejkowym stosowanym w instalacjach niskiego napięcia.

Zastosowanie

Końcówka tulejkowa izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne połączenie przewodu z zaciskiem śrubowym. Sprawdza się szczególnie w obwodach sygnałowych, sterowniczych i pomiarowych.

• Zaciskanie przewodów w stycznikach, przekaźnikach i modułach sterujących.
• Połączenia w puszkach rozgałęźnych i szafach sterowniczych automatyki budynkowej.
• Przygotowanie końcówek kabli do podłączenia w listwach zaciskowych i złączkach modułowych.
• Montaż w układach sygnalizacji, czujników i zasilania urządzeń małej mocy.

Wskazówki Montażowe

Wszelkie prace związane z montażem końcówek tulejkowych powinny być wykonywane przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem czynności należy bezwzględnie odłączyć napięcie. Do zaciskania stosować narzędzia przeznaczone do odpowiedniego przekroju (zalecane: matryca 0,34 mm²). Moment docisku i sposób zaciskania – zgodnie z instrukcją producenta narzędzia. Przewód przed założeniem końcówki należy odizolować na długość odpowiadającą długości tulejki (ok. 6 mm). W przypadku montażu w złączkach śrubowych, przekrój przewodu oraz parametry złączki muszą być dobrane do obciążenia prądowego obwodu.

FAQ

• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówka tulejkowa HI 0,34/6 F jest przeznaczona do zaciskania na przewodach linkowych o przekroju 0,34 mm². Przed założeniem należy skręcić wszystkie żyły i wsunąć je do tulejki aż do oporu izolacji.
• Jaki kolor izolacji ma ta końcówka? W przypadku końcówek tulejkowych o przekroju 0,34 mm² izolacja standardowo występuje w kolorze turkusowym (zgodnie z międzynarodowym systemem kodowania barw). Producent może stosować własne oznaczenia – przed montażem warto sprawdzić zgodność z wymaganiami projektu.
• Czy końcówka nadaje się do wielokrotnego użytku? Nie, końcówki tulejkowe są elementami jednorazowego użytku. Po zaciśnięciu tracą zdolność do zachowania wymaganej siły połączenia – w razie demontażu należy wymienić je na nowe.
