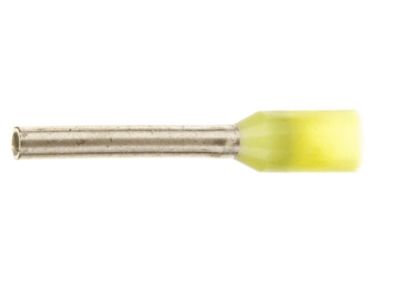

Końcówka tulejkowa izolowana HI 0,25/8 DIN ERHL przekrój: 0,25mm2, dł. tulejki 8 (opak 500szt) | E08KH-02010100701 Ergom

Alternatywny kod produktu: HI 0,25/8 DIN ERHL (500 SZT.)

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 0,25/8 DIN ERHL to precyzyjny element łączeniowy przeznaczony do zaciskania przewodów o przekroju 0,25 mm². Długość tulejki 8 mm zapewnia pewne i trwałe połączenie w złączkach sprężynujących oraz śrubowych. Produkt dostarczany w opakowaniu 500 sztuk, co ułatwia zaopatrzenie magazynu instalacyjnego.

• Przekrój 0,25 mm²: Dedykowany dla cienkich przewodów – idealny do obwodów sygnałowych, sterowniczych i zasilania pomocniczego.
• Długość tulejki 8 mm: Standardowy wymiar pasujący do większości zacisków w rozdzielnicach modułowych, zapewniający optymalną powierzchnię kontaktu.
• Izolacja polietylenowa (PE): Zapobiega zwarciom i zwiększa bezpieczeństwo podczas pracy – kolor izolacji ułatwia identyfikację przekroju zgodnie z normą.
• Wykonanie zgodne z DIN: Gwarancja powtarzalności wymiarów i niezawodności w standardowych narzędziach do zaciskania.
• Opakowanie 500 sztuk: Ekonomiczne i wygodne dla instalatorów wykonujących duże ilości połączeń.

Zgodność z Normami

Końcówki HI 0,25/8 DIN ERHL są produkowane zgodnie z wymaganiami niemieckiej normy DIN, co zapewnia kompatybilność wymiarową i mechaniczną z popularnymi systemami zaciskowymi. Posiadają oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Końcówki tulejkowe izolowane stosuje się wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie cienkich przewodów – szczególnie w instalacjach sterowania i sygnalizacji.

• Zaciskanie przewodów w rozdzielnicach modułowych – przy montażu styczników, przekaźników, wyłączników.
• W szafach sterowniczych i automatyce PLC – do podłączania wejść/wyjść sygnałowych.
• W instalacjach oświetleniowych i systemach przyzywowych – do połączeń w puszkach i listwach zaciskowych.
• W serwisie i modernizacji instalacji – jako zamiennik dla standardowych końcówek o tym samym przekroju.

Wskazówki Montażowe

Montaż końcówek tulejkowych powinien być wykonywany przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po upewnieniu się, że obwód jest odłączony od napięcia. Do zaciskania należy używać dedykowanych szczęk zaciskowych dostosowanych do przekroju 0,25 mm². Przed zaciskaniem zdjąć izolację przewodu na długość tulejki (8 mm), nasadzić końcówkę i zacisnąć zgodnie z instrukcją narzędzia. Połączenie powinno być sprawdzone pod kątem mechanicznym – przewód nie może się wysuwać. Przekrój przewodu musi być zgodny z obciążalnością prądową obwodu.

FAQ

• Jakiego narzędzia użyć do zaciskania końcówki 0,25 mm²? Należy stosować szczęki zaciskowe przystosowane do przekrojów od 0,25 mm² – najlepiej z wymiennymi matrycami lub automatycznym systemem regulacji siły zacisku. Uniwersalne szczypce do końcówek tulejkowych z regulacją również będą odpowiednie.
• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówki tulejkowe izolowane są przeznaczone do przewodów linkowych (wielodrutowych) – zapobiegają rozplataniu się drutów i ułatwiają bezpieczne podłączenie w zaciskach śrubowych lub sprężynujących.
• Jaki jest stopień ochrony samej końcówki? Końcówka jako element łączeniowy nie posiada stopnia ochrony IP – jej izolacja zapewnia ochronę przed przypadkowym dotykiem tylko podczas poprawnego osadzenia w złączce. W rozdzielnicy obowiązuje stopień ochrony całej obudowy (np. IP20).
