Końcówka tulejkowa izolowana H1,5/14D SW czarna | 9019120000 Weidmuller

Opis i Kluczowe Cechy

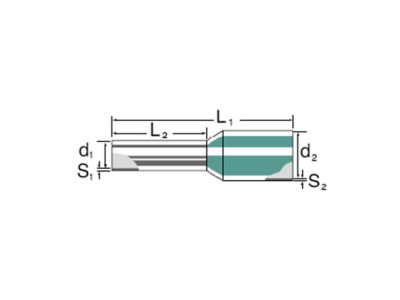

Końcówka tulejkowa izolowana o oznaczeniu H1,5/14D SW (symbol 9019120000) przeznaczona jest do zakańczania przewodów linkowych o przekroju 1,5 mm². Długość części izolowanej wynosi 14 mm, a czarna barwa ułatwia identyfikację w instalacjach. Zastosowanie izolowanej końcówki zapewnia pewne i bezpieczne połączenie w zaciskach śrubowych lub sprężynowych, eliminując ryzyko rozwarstwienia żył.

• Przekrój przewodu 1,5 mm²: idealne dopasowanie do przewodów o tym przekroju, gwarantujące niską rezystancję styku i stabilność połączenia.
• Długość izolacji 14 mm: wystarczająca do odizolowania żyły od obudowy zacisku, zwiększająca bezpieczeństwo elektryczne.
• Izolacja termoplastyczna: odporna na temperaturę pracy i naprężenia mechaniczne, zapewniająca trwałość w eksploatacji.
• Czarny kolor izolacji: ułatwia oznaczanie przewodów w instalacjach wielożyłowych, zgodnie z konwencją kolorystyczną (np. L, N w systemach DC).
• Uniwersalne zastosowanie: kompatybilna z większością narzędzi zaciskowych i listew zaciskowych o standardowych wymiarach.

Zgodność z Normami

Końcówka tulejkowa izolowana wykonana jest zgodnie z obowiązującymi normami europejskimi dla tego typu wyrobów. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i jakości.

Zastosowanie

Końcówki tulejkowe izolowane stosuje się w miejscach, gdzie wymagane jest trwałe i bezpieczne zakończenie przewodów linkowych. Idealnie sprawdzają się w:

• Instalacjach rozdzielnic elektrycznych i szaf sterowniczych – przygotowanie przewodów do podłączenia w listwach zaciskowych.
• Automatyce przemysłowej i systemach sterowania – zabezpieczenie przed rozwarstwieniem żył przy wielokrotnym zaciskaniu.
• Montażu aparatury modułowej (styczniki, przekaźniki, wyłączniki) – ułatwienie podłączenia przewodów w ciasnych przestrzeniach.
• Instalacjach fotowoltaicznych i zasilania DC – czarna izolacja zgodna z oznaczeniem bieguna ujemnego (w systemach dwukolorowych).

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Do zaciskania używać odpowiednich narzędzi (zaciskarek) dostosowanych do przekroju 1,5 mm² i długości tulejki. Przewód odizolować na długość odpowiadającą części metalowej końcówki, nasadzić końcówkę i zaciśnięcie wykonać zgodnie z instrukcją producenta narzędzia. Po zaciśnięciu sprawdzić mechaniczne trzymanie i ewentualnie wykonać próbę pociągnięcia. Nie stosować siły przekraczającej parametry zaciskarki, aby nie uszkodzić izolacji.

FAQ

• Do jakiego przekroju przewodu jest przeznaczona ta końcówka? Końcówka tulejkowa izolowana H1,5/14D SW dedykowana jest do przewodów o przekroju 1,5 mm². Stosowanie z przewodami o innym przekroju może skutkować niepewnym połączeniem.
• Czy końcówka jest izolowana? Tak, produkt posiada termoplastyczną izolację na długości 14 mm, która chroni przed zwarciem i dotykiem przypadkowym części metalowej.
• Jaki jest kolor izolacji i co oznacza? Izolacja jest czarna. W instalacjach DC kolor czarny często stosuje się do oznaczania bieguna ujemnego (L-), co ułatwia identyfikację w systemach fotowoltaicznych i akumulatorowych.
