Końcówka tulejkowa izolowana H1,0/12 GE SV | 9028310000 Weidmuller

Opis i Kluczowe Cechy

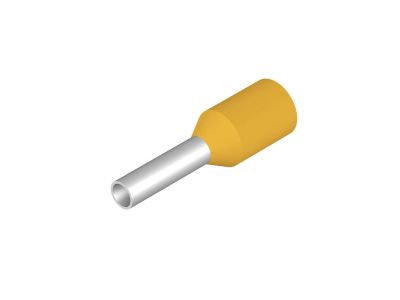

Końcówka tulejkowa izolowana o symbolu 9028310000, oznaczona jako H1,0/12, przeznaczona jest do zakończania przewodów o przekroju 1,0 mm². Długość izolowanej części wynosi 12 mm, a żółty kolor ułatwia szybką identyfikację przekroju zgodnie z powszechnie przyjętym systemem oznaczeń. Produkt zapewnia trwałe i bezpieczne połączenie przewodu z zaciskiem, minimalizując ryzyko uszkodzenia żyły.

• Przekrój 1,0 mm²: Dedykowana do przewodów o tym przekroju – gwarantuje optymalne dopasowanie i pewne połączenie bez luzów.
• Długość izolacji 12 mm: Odpowiednia do standardowych listew zaciskowych i puszek, ułatwia zachowanie wymaganych odstępów izolacyjnych.
• Izolowana: Chroni przed przypadkowym zwarciem, zwiększa bezpieczeństwo eksploatacji i ułatwia prowadzenie przewodów w rozdzielnicy.
• Kolor żółty: Zgodny z powszechnie stosowanym kodem kolorystycznym dla przekroju 1,0 mm² – pozwala na szybką wizualną kontrolę.
• Uniwersalne zastosowanie: Pasuje do przewodów linkowych i wielodrutowych, stosowana w instalacjach niskiego napięcia.

Zgodność z Normami

Produkt spełnia wymogi norm bezpieczeństwa i jakości obowiązujących w Unii Europejskiej oraz posiada certyfikat CE.

Zastosowanie

Końcówka tulejkowa izolowana stosowana jest wszędzie tam, gdzie wymagane jest profesjonalne i trwałe zakończenie przewodu przed podłączeniem do zacisku.

• Zakończanie przewodów w listwach zaciskowych rozdzielnic i szaf sterowniczych.
• Przygotowanie przewodów do podłączenia aparatury modułowej (wyłączników, styczników, przekaźników).
• Wykorzystanie w instalacjach automatyki budynkowej i przemysłowej.
• Zastosowanie w puszkach instalacyjnych oraz w tablicach rozdzielczych.

Wskazówki Montażowe

Montaż końcówki tulejkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dobierz odpowiednie narzędzie do zaciskania (szczęki o profilu dopasowanym do przekroju 1,0 mm²). Odizoluj przewód na długość 12 mm, nasuń tulejkę i zaciśnij zgodnie z instrukcją narzędzia. Przekrój przewodu musi być dobrany do obciążenia prądowego instalacji.

FAQ

• Jaki przekrój przewodu obsługuje ta końcówka? Końcówka przeznaczona jest do przewodów o przekroju 1,0 mm² (oznaczenie H1,0).
• Jaki jest kolor izolacji? Izolacja jest żółta, co zgodnie z międzynarodowym systemem oznaczeń odpowiada przekrojowi 1,0 mm².
• Czy końcówka nadaje się do przewodów linkowych? Tak, końcówki tulejkowe są przeznaczone zarówno do przewodów linkowych, jak i wielodrutowych. Należy je odpowiednio zacisnąć dedykowanymi szczękami.
