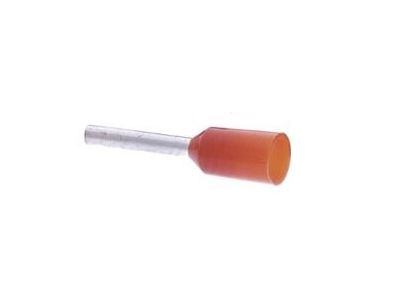

Końcówka tulejkowa izolowana DUI-0,50-8PO pomarańczowy | DUI-0,50-8PO Trytyt

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana DUI-0,50-8PO (symbol DUI-0,50-8PO) w kolorze pomarańczowym przeznaczona jest do zabezpieczania końcówek przewodów wielożyłowych o przekrojach 0,50–8 mm². Wykonana z miedzi elektrolitycznej pokrytej cyną, co gwarantuje doskonałą przewodność i odporność na korozję. Izolacja z PVC w kolorze pomarańczowym ułatwia identyfikację i zapewnia dodatkową ochronę przed zwarciem.

• Przekrój 0,50–8 mm²: Kompatybilna z szerokim zakresem przewodów stosowanych w instalacjach elektrycznych, od cienkich żył sygnałowych po grubsze przewody zasilające.
• Materiał miedź + cyna: Zapewnia niską rezystancję styku i wysoką trwałość połączenia, minimalizując ryzyko przegrzewania się styku.
• Izolacja PVC w kolorze pomarańczowym: Ułatwia szybką identyfikację typu końcówki oraz chroni przed przypadkowym zwarciem z sąsiednimi przewodami.
• Stabilizacja żyły wielożyłowej: Zapobiega rozszczepianiu się splotu przewodu, co zwiększa niezawodność połączenia i ułatwia montaż w zaciskach śrubowych.
• Standardowa obróbka termokurczliwa: Możliwe dodatkowe zabezpieczenie za pomocą rurki termokurczliwej w celu ochrony przed wilgocią i uszkodzeniami mechanicznymi.

Zgodność z Normami

Końcówka spełnia wymagania norm europejskich dotyczących materiałów przewodzących i izolacyjnych. Posiada deklarację zgodności CE oraz jest zgodna z normami dotyczącymi bezpieczeństwa połączeń elektrycznych w instalacjach niskiego napięcia.

Zastosowanie

Końcówki tulejkowe DUI-0,50-8PO znajdują szerokie zastosowanie w instalacjach elektrycznych, automatyce przemysłowej oraz elektronice, gdzie wymagane jest pewne i trwałe połączenie przewodów wielożyłowych.

• Zabezpieczanie końcówek przewodów w szafach sterowniczych i rozdzielnicach.
• Mocowanie przewodów w zaciskach śrubowych i sprężynowych aparatury modułowej.
• Połączenia w instalacjach sygnalizacyjnych, sterowniczych i automatyki budynkowej.
• Oprzewodowanie maszyn i urządzeń przemysłowych, gdzie zachodzi potrzeba stabilizacji żyły wielożyłowej.

Wskazówki Montażowe

Montaż końcówek powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy odłączyć napięcie w obwodzie. Przewód należy odpowiednio przygotować: usunąć izolację na odpowiednią długość, ułożyć sploty równolegle i wprowadzić do tulejki. Zaleca się użycie praski hydraulicznej lub odpowiedniego narzędzia do zaprasowania końcówki. Po zaprasowaniu można dodatkowo zabezpieczyć połączenie za pomocą rurki termokurczliwej. Podczas montażu należy dobrać odpowiedni moment dokręcania w zależności od przekroju przewodu.

FAQ

• Jaki przekrój przewodu pasuje do końcówki DUI-0,50-8PO? Końcówka obsługuje zakres 0,50–8 mm², co obejmuje większość standardowych przewodów stosowanych w instalacjach elektrycznych i automatyce.
• Czy końcówka jest odporna na korozję? Tak, dzięki pokryciu cyną miedziane tulejki są odporne na utlenianie i korozję, co zapewnia długą żywotność połączenia.
• Czy mogę użyć tej końcówki do przewodów jednożyłowych? Tak, końcówka nadaje się zarówno do przewodów wielożyłowych, jak i jednożyłowych w podanym zakresie przekrojów. Dla przewodów jednożyłowych zaleca się dodatkowe zabezpieczenie połączenia.
