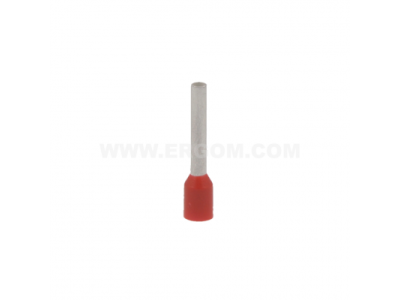

Końcówka tulejkowa izolowana Cu, HI 1,5/12 przekrój: 1,5mm2, dł. tulejki 12 (opak 100szt) | E08KH-02010104402 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 1,5/12 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o zabezpieczaniu końcówek przewodów typu linka. Wykonana z wysokiej jakości miedzi (Cu) poddanej procesowi cynowania, zapewnia doskonałą przewodność elektryczną oraz wysoką odporność na procesy korozyjne i utlenianie. Przekrój znamionowy wynoszący 1,5 mm² pozwala na stabilne przesyłanie energii w obwodach sterowniczych i zasilających. Długość części stykowej (tulejki) wynosząca 12 mm umożliwia pewne osadzenie w głębokich zaciskach aparatury modułowej oraz listwach zaciskowych. Izolacja poliamidowa nie tylko chroni przed przypadkowym zwarciem, ale również ułatwia wprowadzanie wiązek miedzianych do wnętrza tulejki, eliminując ryzyko wygięcia pojedynczych drucików.

• Materiał: Miedź cynowana galwanicznie dla optymalnego styku.
• Izolacja: Wytrzymałe tworzywo sztuczne ograniczające ryzyko przebicia.
• Konstrukcja: Tulejka o długości 12 mm dedykowana do specyficznych gniazd zaciskowych.
• Opakowanie: Zbiorcze 100 sztuk, idealne dla prefabrykacji rozdzielnic.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych i domowych. Końcówki ERGOM spełniają wymagania normy DIN 46228 cz. 4, co jest kluczowe dla zachowania powtarzalności parametrów mechanicznych i elektrycznych. Zastosowanie certyfikowanych komponentów pozwala na uzyskanie trwałego połączenia, które jest odporne na drgania oraz zmiany temperatury pracy, co potwierdzają atesty dopuszczające produkt do użytku w profesjonalnej energetyce.

Zastosowanie

Końcówka HI 1,5/12 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest najwyższa precyzja połączeń elektrycznych. Jest niezastąpiona przy montażu aparatury w szafach sterowniczych, podłączaniu sterowników PLC, przekaźników oraz w instalacjach automatyki budynkowej. Dzięki wydłużonej tulejce 12 mm, produkt ten doskonale sprawdza się w złączkach szynowych montowanych na szynie DIN (TS35), gdzie standardowe, krótsze końcówki mogłyby nie zapewniać pełnej powierzchni styku wewnątrz zacisku windowego.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń technicznych:

• Odizolowanie przewodu: Należy zdjąć izolację z przewodu na długości odpowiadającej długości tulejki (ok. 12 mm), dbając o to, by nie uszkodzić żył miedzianych.
• Wprowadzenie żyły: Wszystkie druciki linki muszą znaleźć się wewnątrz izolowanego kołnierza końcówki.
• Zaciskanie: Należy użyć profesjonalnej praski dedykowanej do końcówek tulejkowych (o profilu trapezowym, kwadratowym lub sześciokątnym).
• Kontrola: Po zaciśnięciu należy zweryfikować, czy końcówka trzyma się pewnie na przewodzie i czy nie wykazuje luzów mechanicznych.

FAQ

1. Czy końcówki HI 1,5/12 można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów typu linka w celu skupienia wszystkich drucików w jedną, sztywną strukturę przed montażem w zacisku.

2. Jaki jest cel cynowania miedzi w tych końcówkach?
Cynowanie galwaniczne chroni miedź przed utlenianiem, co w dłuższej perspektywie zapobiega wzrostowi rezystancji styku i przegrzewaniu się połączenia.

3. Czy długość 12 mm jest standardowa?
Jest to wersja wydłużona. Standardowe końcówki dla przekroju 1,5 mm² mają zazwyczaj 8 mm długości. Wersja 12 mm jest wymagana przez niektórych producentów osprzętu elektroinstalacyjnego dla zapewnienia pełnego kontaktu w głębokich gniazdach.
