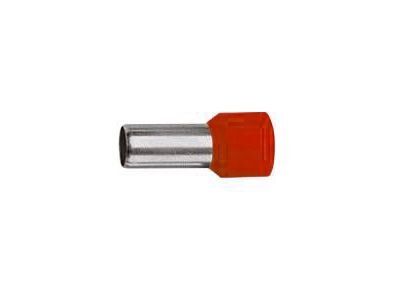

Końcówka tulejkowa izolowana Cu, HI 1,5/10 przekrój: 1,5mm2, dł. tulejki 10 (opak 100szt) | E08KH-02010104202 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 1,5/10 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o trwałym i bezpiecznym zakańczaniu wielodrutowych przewodów miedzianych. Przekrój znamionowy wynoszący 1,5 mm² pozwala na stabilne przesyłanie energii elektrycznej oraz sygnałów sterujących, eliminując ryzyko rozwarstwiania się pojedynczych drucików żyły (tzw. zjawisko "siepania się" miedzi). Długość części stykowej tulejki wynosi 10 mm, co gwarantuje optymalną powierzchnię styku w zaciskach aparatury modułowej, złączkach szynowych oraz listwach zaciskowych.

• Materiał: Wysokiej jakości miedź (Cu) pokryta warstwą cyny, co skutecznie chroni przed korozją i utlenianiem.
• Izolacja: Wykonana z poliamidu, który pełni funkcję ochronną oraz ułatwia wprowadzanie przewodu do tulejki.
• Konstrukcja: Tulejka typu HI zapewnia usztywnienie końcówki kabla, co jest kluczowe przy częstym montażu i demontażu połączeń.
• Opakowanie: Zestaw zawiera 100 sztuk, co stanowi idealne rozwiązanie dla instalatorów realizujących średniej wielkości projekty rozdzielnic.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, charakterystycznymi dla marki ERGOM. Końcówki spełniają wymagania normy DIN 46228 cz. 4, co zapewnia pełną kompatybilność z profesjonalnymi narzędziami do zaciskania (praskami) oraz gwarantuje powtarzalność parametrów mechanicznych i elektrycznych. Zastosowanie certyfikowanych materiałów izolacyjnych przekłada się na bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Końcówki HI 1,5/10 znajdują szerokie zastosowanie w branży elektro-technicznej oraz automatyce przemysłowej. Są niezbędne wszędzie tam, gdzie wymagana jest najwyższa precyzja połączeń:

• Prefabrykacja szaf sterowniczych i rozdzielnic elektrycznych.
• Podłączanie czujników, przekaźników oraz sterowników PLC w układach automatyki.
• Instalacje domowe i przemysłowe oparte na przewodach typu linka (LgY).
• Zabezpieczanie końców przewodów przed uszkodzeniami mechanicznymi podczas dokręcania śrub w zaciskach.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń technicznych:

• Odizolowanie: Należy zdjąć izolację z przewodu na długości odpowiadającej długości tulejki (ok. 10 mm), dbając o to, by nie uszkodzić miedzianych drucików.
• Wprowadzenie: Wszystkie druciki żyły muszą znaleźć się wewnątrz metalowej części tulejki oraz kołnierza izolacyjnego.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych. Proces zaciskania powinien być przeprowadzony do momentu pełnego zaprasowania tulejki na żyle.
• Kontrola: Po zaciśnięciu należy zweryfikować, czy tulejka trzyma się pewnie na przewodzie i czy nie wykazuje luzów mechanicznych.

FAQ

Czy końcówki HI 1,5/10 można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek). Przewody typu drut (DY) nie wymagają stosowania tulejek, gdyż ich struktura jest jednolita i odporna na rozwarstwianie.

Jaki kolor izolacji posiadają te końcówki?
Zgodnie ze standardem ERGOM dla przekroju 1,5 mm², końcówki te posiadają izolację w kolorze czarnym (system DIN) lub czerwonym (system francuski) – prosimy o weryfikację konkretnej partii produkcyjnej ERHL.

Czy długość 10 mm jest odpowiednia do każdego zacisku?
Długość 10 mm jest standardem, który pasuje do większości nowoczesnych złączek szynowych i aparatów elektrycznych. W przypadku bardzo płytkich zacisków, nadmiar tulejki można skrócić po uprzednim poprawnym zaprasowaniu.
