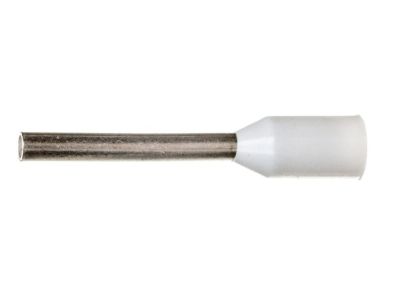

Końcówka tulejkowa izolowana Cu, HI 0,75/10 przekrój: 0,75mm2, dł. tulejki 10 (opak 100szt) | E08KH-02010112501 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana typu HI 0,75/10 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany przez renomowanego producenta ERGOM. Produkt ten został stworzony z myślą o zakończeniu przewodów miedzianych typu linka (wielodrutowych). Przekrój znamionowy wynoszący 0,75 mm² pozwala na stabilne i bezpieczne przesyłanie energii elektrycznej w obwodach sterowniczych oraz sygnałowych. Tulejka wykonana z wysokiej jakości miedzi (Cu) gwarantuje doskonałą przewodność elektryczną oraz minimalną rezystancję styku, co jest kluczowe dla uniknięcia przegrzewania się punktów połączeniowych.

• Długość tulejki: Wynosi 10 mm, co zapewnia optymalną powierzchnię styku w zaciskach aparatury modułowej i listwach zaciskowych.
• Izolacja poliamidowa: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa odporność termiczną oraz mechaniczną końcówki, chroniąc jednocześnie przed przypadkowym zwarciem.
• Konstrukcja: Specjalnie wyprofilowany kołnierz ułatwia wprowadzenie wszystkich drucików linki do wnętrza tulejki, eliminując ryzyko ich wywinięcia się podczas montażu.
• Opakowanie: Produkt dostarczany w zbiorczym opakowaniu zawierającym 100 sztuk, co jest idealnym rozwiązaniem dla prefabrykatorów szaf sterowniczych.

Zgodność z Normami

Końcówki tulejkowe ERGOM są produkowane zgodnie z rygorystycznymi standardami jakościowymi, co zapewnia ich pełną kompatybilność z osprzętem elektroinstalacyjnym stosowanym w Unii Europejskiej. Wykorzystanie miedzi o wysokiej czystości oraz atestowanego poliamidu gwarantuje, że produkt spełnia wymagania dotyczące bezpieczeństwa instalacji niskiego napięcia. Prawidłowe zaciśnięcie końcówki przy użyciu dedykowanych narzędzi zapewnia połączenie zgodne z normami w zakresie odporności na wyrywanie oraz stabilności parametrów elektrycznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych i automatyce przemysłowej. Jest niezbędny wszędzie tam, gdzie zachodzi potrzeba podłączenia przewodów typu linka do zacisków śrubowych lub sprężynowych. Główne obszary wykorzystania to:

• Prefabrykacja rozdzielnic elektrycznych i szaf sterowniczych.
• Podłączanie aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe).
• Instalacje systemów alarmowych i niskoprądowych, gdzie wymagana jest precyzja połączenia.
• Zabezpieczanie końcówek przewodów przed rozwarstwieniem (tzw. "miotełkowaniem").

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Należy zdjąć izolację z przewodu na długości odpowiadającej długości części metalowej tulejki (10 mm).
• Wprowadzenie: Wszystkie druciki linki muszą znaleźć się wewnątrz tulejki. Żaden drucik nie może wystawać poza kołnierz izolacyjny.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek (zaciskarek) dedykowanych do końcówek tulejkowych. Dobór odpowiedniej matrycy dla przekroju 0,75 mm² jest kluczowy dla trwałości styku.
• Kontrola: Po zaciśnięciu należy wzrokowo sprawdzić, czy tulejka trzyma się pewnie na przewodzie i czy izolacja przewodu dochodzi do kołnierza końcówki.

FAQ

1. Czy końcówki można używać z przewodami aluminiowymi?
Nie, końcówki typu HI wykonane z miedzi są przeznaczone wyłącznie do łączenia z przewodami miedzianymi (Cu). Łączenie miedzi z aluminium bez odpowiednich przekładek może prowadzić do korozji elektrochemicznej.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie prasek czołowych lub bocznych obsługujących zakres 0,75 mm², które wykonują zacisk w formie kwadratu, trapezu lub sześciokąta.

3. Czy izolacja poliamidowa jest odporna na wysokie temperatury?
Tak, poliamid charakteryzuje się wyższą wytrzymałością termiczną niż standardowe PVC, co pozwala na bezpieczną pracę w wymagających warunkach przemysłowych.
