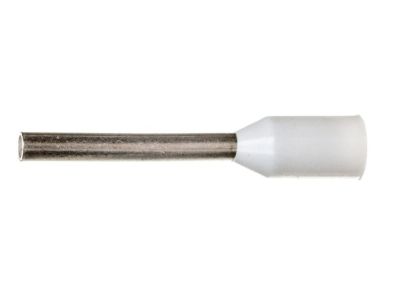

Końcówka tulejkowa izolowana Cu, HI 0,5/8 przekrój: 0,5mm2, dł. tulejki 8 (opak 100szt) | E08KH-02010111621 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 0,5/8 marki ERGOM to profesjonalne rozwiązanie przeznaczone do zakańczania przewodów miedzianych typu linka. Wykonana z wysokiej jakości miedzi (Cu), zapewnia doskonałą przewodność elektryczną oraz minimalizację rezystancji na styku połączenia. Przekrój znamionowy wynoszący 0,5 mm² pozwala na precyzyjne dopasowanie do cienkich żył sterowniczych i sygnałowych, co jest kluczowe w nowoczesnych systemach automatyki. Długość tulejki wynosząca 8 mm gwarantuje stabilne osadzenie w zaciskach aparatury modułowej oraz listwach zaciskowych. Izolacja wykonana z poliamidu charakteryzuje się wysoką odpornością termiczną i mechaniczną, co znacząco podnosi poziom bezpieczeństwa instalacji, eliminując ryzyko zwarć między sąsiednimi przewodami.

• Materiał: Miedź (Cu) pokryta powłoką galwaniczną dla ochrony przed korozją.
• Izolacja: Wytrzymały poliamid zapewniający izolację dielektryczną.
• Przekrój: 0,5 mm² – idealny do precyzyjnych prac elektroinstalacyjnych.
• Długość części stykowej: 8 mm, co umożliwia pewny montaż w głębokich gniazdach.
• Opakowanie: Zbiorcze 100 sztuk, optymalne dla profesjonalnych instalatorów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi końcówek kablowych. Zastosowanie materiałów najwyższej jakości, takich jak miedź o wysokiej czystości oraz poliamid, sprawia, że końcówki HI 0,5/8 spełniają wymagania techniczne stawiane komponentom wykorzystywanym w rozdzielnicach niskiego napięcia. Dzięki powtarzalności wymiarowej, końcówki te gwarantują pełną kompatybilność z narzędziami do zaciskania (praskami) dedykowanymi do tulejek izolowanych, co przekłada się na trwałość i niezawodność połączenia elektrycznego potwierdzoną standardami bezpieczeństwa.

Zastosowanie

Końcówki tulejkowe ERGOM znajdują szerokie zastosowanie wszędzie tam, gdzie wymagane jest pewne i estetyczne zakończenie przewodu wielodrutowego. Są niezastąpione w:

• Szafach sterowniczych i rozdzielnicach: Umożliwiają porządkowanie okablowania i zapobiegają rozwarstwianiu się pojedynczych drucików linki.
• Systemach automatyki przemysłowej: Zapewniają stabilny sygnał w połączeniach sterowników PLC i czujników.
• Instalacjach domowych: Wykorzystywane przy montażu osprzętu elektroinstalacyjnego, gdzie wymagana jest najwyższa staranność wykonania.
• Elektronice: Do łączenia modułów zasilających o przekroju 0,5 mm².

Wskazówki Montażowe

Aby uzyskać optymalne parametry połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Odizolowanie przewodu: Należy zdjąć izolację z przewodu na długości odpowiadającej długości tulejki (ok. 8 mm), dbając o to, by nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzenie przewodu: Skręconą lekko linkę należy wprowadzić do tulejki tak, aby izolacja przewodu oparła się o kołnierz izolacyjny końcówki.
• Zaciskanie: Należy użyć dedykowanej praski do końcówek tulejkowych. Proces zaciskania powinien być przeprowadzony do momentu pełnego zaprasowania tulejki na przewodzie, co gwarantuje odporność na wyrwanie i niską rezystancję przejścia.
• Kontrola: Po zaciśnięciu należy wzrokowo sprawdzić, czy tulejka ściśle przylega do żyły, a izolacja nie jest uszkodzona.

FAQ

1. Czy końcówki HI 0,5/8 można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są dedykowane wyłącznie do przewodów wielodrutowych (linka). Ich zadaniem jest skupienie wszystkich drucików w jedną zwartą strukturę przed montażem w zacisku.

2. Jaka praska będzie odpowiednia do tych końcówek?
Należy użyć praski przeznaczonej do końcówek tulejkowych izolowanych o zakresie pracy obejmującym 0,5 mm². Może to być praska o profilu zacisku kwadratowym, trapezowym lub sześciokątnym.

3. Czy izolacja poliamidowa jest lepsza od PVC?
Tak, poliamid wykazuje lepszą odporność na przebicia oraz wyższą wytrzymałość mechaniczną i termiczną w porównaniu do standardowego PVC, co jest kluczowe w profesjonalnych aplikacjach przemysłowych.
