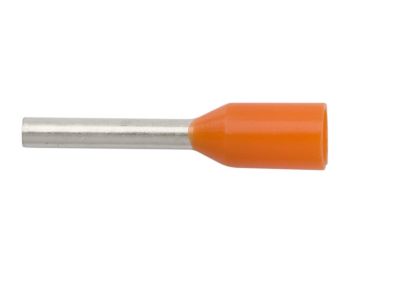

Końcówka tulejkowa izolowana Cu, HI 0,5/8 przekrój: 0,5mm2, dł. tulejki 8 (opak 100szt) | E08KH-02010111521 Ergom

Opis i Kluczowe Cechy

Końcówka tulejkowa izolowana HI 0,5/8 marki ERGOM to profesjonalne rozwiązanie przeznaczone do zakańczania przewodów miedzianych typu linka. Wykonana z wysokiej jakości miedzi elektrolitycznej (Cu), gwarantuje doskonałą przewodność elektryczną oraz minimalizację spadków napięcia w punkcie styku. Przekrój znamionowy wynoszący 0,5 mm² pozwala na precyzyjne i stabilne osadzenie końcówki na przewodach wielodrutowych, co jest kluczowe dla zachowania integralności instalacji elektrycznej.

• Długość tulejki: Część kontaktowa o długości 8 mm umożliwia pewne osadzenie w zaciskach aparatury modułowej oraz listwach zaciskowych.
• Izolacja poliamidowa: Zastosowanie poliamidu jako materiału izolacyjnego zwiększa odporność termiczną oraz mechaniczną końcówki, chroniąc przed przypadkowym zwarciem.
• Konstrukcja: Specjalnie wyprofilowany kołnierz ułatwia wprowadzanie wszystkich drucików linki do wnętrza tulejki, eliminując ryzyko ich wywinięcia.
• Opakowanie: Produkt dostarczany w zbiorczym opakowaniu zawierającym 100 sztuk, co jest optymalnym rozwiązaniem dla instalatorów i prefabrykatorów rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Końcówki ERGOM spełniają wymagania dotyczące rezystancji stykowej oraz wytrzymałości na wyrywanie, co jest kluczowe dla zapewnienia długotrwałej i bezawaryjnej pracy systemów automatyki i zasilania. Materiał izolacyjny charakteryzuje się właściwościami samogasnącymi, co podnosi poziom bezpieczeństwa przeciwpożarowego obiektu.

Zastosowanie

Końcówki tulejkowe HI 0,5/8 znajdują szerokie zastosowanie w nowoczesnej elektrotechnice. Są niezbędnym elementem podczas:

• Prefabrykacji szaf sterowniczych i rozdzielnic elektrycznych, gdzie wymagana jest wysoka estetyka i porządek w okablowaniu.
• Podłączania czujników, przekaźników oraz sterowników PLC, gdzie stosowane są przewody o małych przekrojach.
• Zabezpieczania końcówek przewodów przed rozwarstwieniem (tzw. "miotełkowaniem") podczas montażu w zaciskach śrubowych i sprężynowych.
• Prac serwisowych i modernizacyjnych w instalacjach przemysłowych oraz domowych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń technicznych:

• Odizolowanie: Przewód należy odizolować na długości odpowiadającej długości tulejki (ok. 8 mm), dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Wprowadzanie: Wszystkie druciki linki muszą znaleźć się wewnątrz metalowej części tulejki. Żaden drucik nie może wystawać poza kołnierz izolacyjny.
• Zaciskanie: Do montażu należy używać wyłącznie profesjonalnych prasek dedykowanych do końcówek tulejkowych. Dobór odpowiedniej matrycy gwarantuje uzyskanie optymalnej siły docisku i trwałe połączenie gazoszczelne.
• Kontrola: Po zaciśnięciu należy wzrokowo sprawdzić, czy tulejka jest równomiernie odkształcona i czy przewód jest stabilnie osadzony.

FAQ

1. Czy końcówki HI 0,5/8 można stosować z przewodami typu drut?
Nie, końcówki tulejkowe są przeznaczone wyłącznie do przewodów wielodrutowych (linek). Ich zadaniem jest skupienie wszystkich drucików w jedną zwartą strukturę przed montażem w zacisku.

2. Jaka praska będzie odpowiednia do tego modelu?
Zaleca się stosowanie prasek czołowych lub bocznych obsługujących zakres przekrojów od 0,5 mm². Ważne, aby narzędzie tworzyło profil zacisku (np. trapezowy lub kwadratowy) zgodny z wymaganiami gniazda, do którego trafi przewód.

3. Czy izolacja poliamidowa jest lepsza od PVC?
Tak, poliamid charakteryzuje się wyższą temperaturą pracy oraz lepszą odpornością na pękanie i starzenie w porównaniu do standardowego PVC, co jest istotne w mocno obciążonych rozdzielnicach.
