Końcówka tulejkowa H25,0/30 BR | 0317000000 Weidmuller

Opis i Kluczowe Cechy

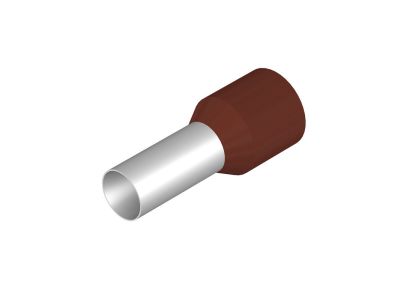

Końcówka tulejkowa o oznaczeniu H25,0/30 BR (symbol 0317000000) przeznaczona do zaciskania przewodów o przekroju 25 mm². Długość tulejki 30 mm zapewnia odpowiednią powierzchnię styku, co przekłada się na trwałe i pewne połączenie w aparaturze rozdzielczej i sterowniczej. Brązowy kolor ułatwia identyfikację podczas montażu i serwisu.

• Przekrój 25 mm²: dedykowana do przewodów o dużym obciążeniu – gwarantuje niską rezystancję styku i minimalizuje ryzyko przegrzania w miejscu połączenia.
• Długość tulejki 30 mm: optymalna strefa zacisku zapewnia pewne osadzenie na żyle, zapobiegając wysuwaniu się przewodu przy wibracjach.
• Kolor brązowy (BR): zgodny z branżową normą oznaczania końcówek – ułatwia szybką identyfikację przekroju podczas prac instalacyjnych.
• Materiał miedziany cynowany: odporny na korozję i utlenianie, co przedłuża żywotność połączenia.
• Konstrukcja lejkowata: ułatwia wprowadzenie żyły i jej równomierne ściśnięcie podczas zaciskania.

Zgodność z Normami

Końcówka tulejkowa H25,0/30 BR spełnia wymagania norm europejskich i standardu DIN dotyczących końcówek kablowych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Końcówka tulejkowa jest niezbędnym elementem przy profesjonalnym zakończaniu przewodów w instalacjach elektrycznych.

• Zaciskanie przewodów w listwach zaciskowych aparatury modułowej (wyłączniki, styczniki, przyciski).
• Przyłączanie przewodów w rozdzielnicach głównych i podrozdzielniach w budynkach mieszkalnych oraz przemysłowych.
• Montaż w szafach sterowniczych i układach automatyki – zapewnia trwałe połączenie w miejscach narażonych na drgania.
• Wykorzystanie w instalacjach fotowoltaicznych oraz w systemach zasilania awaryjnego, gdzie wymagana jest wysoka niezawodność połączeń.

Wskazówki Montażowe

Montaż końcówki tulejkowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed pracą bezwzględnie odłącz napięcie w obwodzie. Do zaciskania należy stosować dedykowane narzędzia (szczęki zaciskowe) odpowiednie do przekroju 25 mm². Zaleca się użycie zaciskarki ręcznej lub hydraulicznej z regulacją siły docisku. Po zaciśnięciu sprawdź wytrzymałość mechaniczną połączenia – przewód nie powinien dać się wysunąć z tulejki. Przekrój przewodu dobieraj zgodnie z projektem instalacji – maksymalny prąd obciążenia musi być zgodny z obciążalnością prądową żyły.

FAQ

• Czy końcówka H25,0/30 BR nadaje się do przewodów linkowych? Tak, jest przeznaczona do przewodów linkowych o przekroju 25 mm². Przed zaciskaniem usuń izolację na długość 30 mm.
• Jaki kolor ma ta końcówka i co oznacza? Kolor brązowy (BR) – zgodnie z powszechną konwencją oznacza przekrój 25 mm², co ułatwia szybką identyfikację w magazynie i podczas montażu.
• Czy do zaciskania potrzebuję specjalistycznej zaciskarki? Tak, zalecane jest użycie zaciskarki o odpowiedniej sile docisku, np. z wymiennymi szczękami do przekroju 25 mm². Stosowanie nieodpowiednich narzędzi może prowadzić do niepewnego połączenia.
