Końcówka tulejkowa H1,5/20D SW ZH SV | 9004750000 Weidmuller

Opis i Kluczowe Cechy

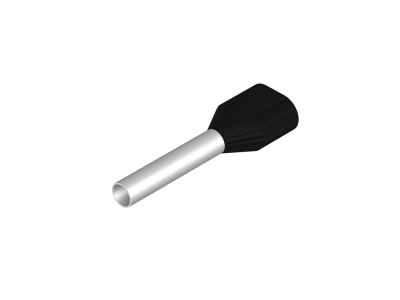

Końcówka tulejkowa izolowana oznaczona symbolem 9004750000 (typ H1,5/20D SW ZH SV) to element łączeniowy przeznaczony do zaciskania przewodów o przekroju 1,5 mm². Długość tulejki 20 mm zapewnia odpowiednią powierzchnię styku oraz wytrzymałość mechaniczną połączenia. Wykonana ze stali ocynkowanej (SW) z izolacją (ZH) – zapewnia odporność na korozję i chroni przed przypadkowym zwarciem.

• Przekrój przewodu: 1,5 mm² – dedykowana do przewodów o tym przekroju, co gwarantuje optymalne zaciskanie i niską rezystancję połączenia.
• Długość tulejki: 20 mm – wystarczająca powierzchnia kontaktu dla niezawodnego i trwałego połączenia.
• Materiał: stal ocynkowana (SW) – odporna na korozję, trwała w warunkach typowych instalacji elektrycznych.
• Izolacja: tak (ZH) – chroni przed przypadkowym zwarciem, ułatwia identyfikację przewodu i zwiększa bezpieczeństwo.
• Uniwersalność: stosowana w aparaturze modułowej, rozdzielnicach, puszkach przyłączeniowych – idealna do profesjonalnych instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dla końcówek tulejkowych, posiada certyfikat CE. Przeznaczony do stosowania w instalacjach zgodnych z przepisami IEC/EN.

Zastosowanie

Końcówka tulejkowa izolowana H1,5/20D SW ZH SV służy do trwałego łączenia przewodów linkowych z zaciskami śrubowymi w aparaturze modułowej oraz sterowniczej. Sprawdza się w następujących scenariuszach:

• Zaciskanie przewodów pod zaciski śrubowe w rozdzielnicach głównych i podrozdzielniach.
• Przygotowanie przewodów do podłączenia styczników, przekaźników i wyłączników modułowych.
• Wykonywanie połączeń w szafach sterowniczych oraz układach automatyki budynkowej.
• Instalacje oświetleniowe i gniazd wtykowych – tam, gdzie wymagane jest pewne, niskorezystancyjne połączenie.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Do zaciskania należy użyć dedykowanej zaciskarki (np. o profilu trapezowym), przestrzegając momentu dokręcania zalecanego przez producenta narzędzia. Przekrój przewodu musi być zgodny z nominalnym przekrojem końcówki (1,5 mm²). Po zaciśnięciu sprawdzić wytrzymałość mechaniczną połączenia – końcówka nie powinna przesuwać się po przewodzie.

FAQ

• Dla jakiego przekroju przewodu przeznaczona jest ta końcówka? Końcówka jest dedykowana do przewodów linkowych o przekroju 1,5 mm² – należy stosować wyłącznie z tym rozmiarem.
• Czy końcówka jest izolowana? Tak, posiada izolację (oznaczenie ZH), która chroni przed zwarciem oraz ułatwia identyfikację wizualną.
• Z jakiego materiału jest wykonana? Ze stali ocynkowanej (SW) – odporna na korozję, odpowiednia do standardowych warunków instalacyjnych.
