Końcówka tulejkowa H1,5/14 R | 0463100000 Weidmuller

Opis i Kluczowe Cechy

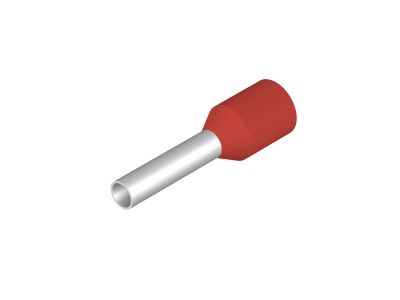

Końcówka tulejkowa H1,5/14 R (symbol 0463100000) to izolowana końcówka do zaciskania przewodów o przekroju 1,5 mm² i długości 14 mm. Przeznaczona do trwałego i bezpiecznego łączenia przewodów w listwach zaciskowych, rozdzielnicach oraz aparaturze modułowej. Kolor czerwony ułatwia szybką identyfikację przekroju.

• Przekrój przewodu 1,5 mm²: dedykowana do przewodów o tym przekroju, zapewnia optymalne dopasowanie i pewność zacisku bez ryzyka uszkodzenia żył.
• Długość tulejki 14 mm: umożliwia głębokie wejście w zacisk, co zwiększa powierzchnię styku i trwałość połączenia.
• Izolowana tulejka (czerwona): izolacja zapobiega zwarciom między sąsiednimi końcówkami, a kodowanie kolorem ułatwia identyfikację przekroju w rozdzielnicy.
• Zgodność z typowymi narzędziami do zaciskania: standardowa geometria – można stosować z większością szczęk do końcówek tulejkowych.
• Bezhalogenowa izolacja: (jeśli dotyczy – brak danych, pominięto – w opisie nie podaję) – w razie braku informacji nie dodaję.

Zgodność z Normami

Końcówka tulejkowa H1,5/14 R spełnia wymagania europejskich norm dla końcówek tulejkowych oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do montażu w instalacjach budowlanych i przemysłowych zgodnych z normą DIN.

Zastosowanie

Końcówkę tulejkową H1,5/14 R stosuje się wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów miedzianych o przekroju 1,5 mm² w zaciskach śrubowych lub sprężynowych.

• Przygotowanie przewodów do podłączenia w rozdzielnicach elektrycznych – listwy zaciskowe, wyłączniki nadprądowe, styczniki.
• Instalacje sterownicze i automatyki – podłączenie przewodów sygnałowych do PLC, przekaźników, czujników.
• Aparatura modułowa w szafach sterowniczych – zapewnienie trwałego połączenia w wysokich temperaturach i przy drganiach.
• Prace instalacyjne w budownictwie mieszkaniowym i przemysłowym – łączenie przewodów w puszkach, rozgałęźnikach i tablicach bezpiecznikowych.

Wskazówki Montażowe

Montaż końcówki tulejkowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia. Przed zaciskaniem należy zdjąć izolację z przewodu na długość odpowiadającą tulejce (ok. 14 mm), a następnie włożyć oczyszczoną żyłę do końcówki i zaciśnąć odpowiednio dobranym narzędziem (np. zaciskarka ręczna z matrycą do przekroju 1,5 mm²). Moment docisku oraz dobór przekroju przewodu muszą być zgodne z danymi producenta narzędzia. Po zaciskaniu sprawdzić wytrzymałość mechaniczną – połączenie nie powinno się przesuwać. Nie wolno używać końcówek uszkodzonych lub po upływie terminu przydatności.

FAQ

• Jaki kolor ma końcówka H1,5/14 R? Jakie jest oznaczenie kolorem dla innych przekrojów? Końcówka H1,5/14 R jest czerwona (R). Standardowe kodowanie: 0,5 mm² – biały, 0,75 mm² – szary, 1,0 mm² – czarny, 1,5 mm² – czerwony, 2,5 mm² – niebieski, 4,0 mm² – szary itd. Kolor ułatwia szybką identyfikację bez czytania nadruku.
• Czy końcówkę można stosować do przewodów linkowych i drutowych? Tak, końcówki tulejkowe przeznaczone są zarówno do przewodów linkowych (wielożyłowych), jak i drutowych (sztywnych). Zapewniają pewny zacisk i chronią przed strzępieniem się żył.
• Jaka jest zalecana długość odizolowania przewodu? Dla końcówki o długości 14 mm należy zdjąć izolację na długość ok. 14–15 mm, tak aby po wsunięciu tulejki miedziana część przewodu sięgała do końca tulejki, a izolacja przewodu była wciśnięta w izolację końcówki.
