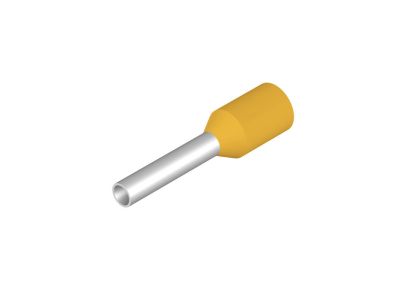

Końcówka tulejkowa H1,0/14 GE | 0463000000 Weidmuller

Opis i Kluczowe Cechy

Końcówka tulejkowa H1,0/14 GE (symbol 0463000000) to precyzyjnie wykonany element łączeniowy przeznaczony do przewodów linkowych o przekroju 1,0 mm². Długość tulejki wynosi 14 mm, co umożliwia prawidłowe osadzenie w złączkach i zaciskach. Produkt zaprojektowano z myślą o bezpiecznym i powtarzalnym łączeniu – zaciskana końcówka eliminuje ryzyko rozwarstwienia żył i gwarantuje niską rezystancję styku.

• Przekrój 1,0 mm²: dedykowana do przewodów linkowych o tym przekroju – zapewnia optymalne dopasowanie i pewne połączenie bez luzów.
• Długość 14 mm: odpowiednia do standardowych złączek śrubowych, sprężynowych oraz w listwach zaciskowych – ułatwia montaż w typowych aplikacjach.
• Materiał elektrolityczny miedź cynowana: wysoka odporność na korozję i doskonałe przewodnictwo prądu – stabilne parametry w długim okresie eksploatacji.
• Wykonanie GE: oznaczenie serii gwarantujące powtarzalność wymiarów i jakość zaciskania – bezpieczeństwo połączeń w instalacjach przemysłowych i budynkowych.
• Bezhalogenowa izolacja (wersja standardowa): w razie pożaru nie emituje toksycznych gazów – wyższe bezpieczeństwo w budynkach użyteczności publicznej.

Zgodność z Normami

Końcówka tulejkowa H1,0/14 GE spełnia wymagania europejskich norm bezpieczeństwa oraz standardy DIN. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami i dyrektywami. Produkt przeznaczony jest do stosowania w instalacjach niskiego napięcia zgodnie z wymogami odpowiednich norm branżowych.

Zastosowanie

Końcówka tulejkowa znalazła zastosowanie wszędzie tam, gdzie wymagane jest trwałe i bezpieczne łączenie przewodów linkowych. Sprawdza się zarówno w rozdzielnicach, jak i w obwodach sterowniczych i siłowych.

• Przygotowanie przewodów do podłączenia w listwach zaciskowych – zapewnia pewny styk i odporność na wibracje.
• Montaż w aparaturze modułowej (styczniki, przełączniki, wyłączniki) – ułatwia szybkie i powtarzalne podłączanie przewodów linkowych.
• Instalacje w szafach sterowniczych i automatyce przemysłowej – minimalizuje ryzyko poluzowania połączeń pod wpływem drgań.
• Prace elektroinstalacyjne w budynkach mieszkalnych i komercyjnych – gwarantuje zgodność z zasadami poprawnego łączenia przewodów (np. PN-IEC 60364).

Wskazówki Montażowe

Końcówkę tulejkową należy montować wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że przewody są odizolowane na odpowiednią długość (zgodnie z dokumentacją). Do zaciskania używaj wyłącznie dedykowanych zaciskarek do tulejek (np. z regulacją siły docisku) – nie używać szczypiec kombinowanych ani młotka. Dobierz przekrój przewodu do prądu obciążenia i zwróć uwagę na moment dokręcania w złączce (wg instrukcji producenta złączki). Po zaciśnięciu sprawdź wizualnie, czy tulejka jest równomiernie odkształcona i nie ma wystających drutów.

FAQ

• Czy końcówka H1,0/14 GE nadaje się do przewodów jednożyłowych? Nie, jest przeznaczona wyłącznie do przewodów linkowych (wielodrutowych). W przypadku przewodów sztywnych (litych) należy stosować inne typy końcówek lub bezpośrednie podłączenie.
• Jakiego narzędzia użyć do zaciskania tej końcówki? Należy stosować zaciskarki ręczne lub automatyczne z odpowiednią matrycą dla przekroju 1,0 mm² (np. zaciskarka typu K lub z regulowaną siłą). Nie wolno zaciskać końcówki szczypcami uniwersalnymi – grozi to uszkodzeniem tulejki i niestabilnym połączeniem.
• Jaką długość izolacji należy usunąć przed założeniem końcówki? Dla tulejki o długości 14 mm zaleca się odizolowanie przewodu na około 12–13 mm, tak aby izolacja przewodu znajdowała się tuż przy kołnierzu tulejki. Dokładne dane podaje producent narzędzia lub instrukcja montażu.
