Końcówka śrubowa do 36kV C16-95X12 PL przekrój: 16-95mm2, otwór pod śrubę M12 | C16-95X12 Nexans

Opis i Kluczowe Cechy

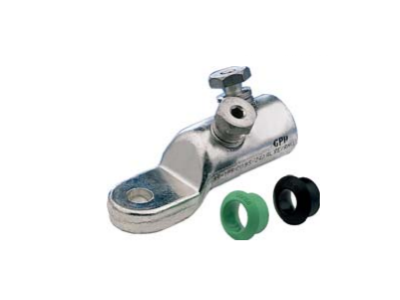

Końcówka śrubowa Nexans C16-95X12 PL to zaawansowane rozwiązanie technologiczne przeznaczone do zakańczania żył kabli elektroenergetycznych pracujących pod napięciem znamionowym do 36 kV. Produkt został wykonany z wysokiej jakości stopu aluminium, co gwarantuje doskonały stosunek wytrzymałości mechanicznej do przewodności elektrycznej. Powierzchnia końcówki jest poddawana procesowi cynowania, co skutecznie eliminuje ryzyko korozji elektrochemicznej na styku różnych metali oraz zapewnia długotrwałą stabilność rezystancji przejścia.

• Szeroki zakres przekrojów: Obsługuje żyły o przekroju znamionowym od 16 mm² do 95 mm², co pozwala na znaczną redukcję stanów magazynowych.
• Uniwersalność materiałowa: Przystosowana do współpracy zarówno z żyłami aluminiowymi (Al), jak i miedzianymi (Cu).
• Technologia śrubowa: Zastosowanie śrub zrywalnych eliminuje konieczność użycia specjalistycznych prasek hydraulicznych, gwarantując optymalny moment docisku przy każdym montażu.
• Otwór pod śrubę M12: Standardowy otwór montażowy o średnicy dostosowanej do śrub M12 zapewnia pewne połączenie z szynami prądowymi lub aparatami elektrycznymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu kablowego średniego napięcia. Końcówka spełnia wymagania normy IEC 61238-1 (Klasa A), co potwierdza jej zdolność do przenoszenia prądów zwarciowych oraz odporność na cykle obciążeniowe. Dzięki zastosowaniu cynowanej powłoki, element jest w pełni zgodny z wymogami dotyczącymi ochrony przed utlenianiem w trudnych warunkach środowiskowych.

Zastosowanie

Końcówka śrubowa C16-95X12 znajduje szerokie zastosowanie w profesjonalnej energetyce zawodowej oraz przemyśle ciężkim. Jest idealnym rozwiązaniem do:

• Zakańczania kabli SN w głowicach wnętrzowych i napowietrznych.
• Podłączania transformatorów mocy oraz rozdzielnic średniego napięcia.
• Modernizacji istniejących linii kablowych, gdzie wymagana jest szybka i pewna instalacja bez użycia narzędzi do zaprasowywania.
• Systemów zasilania awaryjnego i infrastruktury krytycznej pracującej w zakresie do 36 kV.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia bezawaryjnej pracy instalacji. Przed przystąpieniem do prac należy zdjąć izolację z kabla na długości odpowiadającej głębokości korpusu końcówki. Należy pamiętać o starannym oczyszczeniu żyły z tlenków (szczególnie w przypadku aluminium). Żyłę należy wprowadzić do oporu do wnętrza końcówki, a następnie dokręcać śruby zrywalne aż do momentu ich urwania. Proces ten gwarantuje, że siła docisku jest zgodna ze specyfikacją producenta, co minimalizuje ryzyko przegrzewania się styku. Po montażu należy upewnić się, że powierzchnia styku z szyną jest czysta i dokręcona z odpowiednim momentem dla śruby M12.

FAQ

• Czy końcówka wymaga użycia praski? Nie, dzięki technologii śrub zrywalnych montaż odbywa się za pomocą standardowego klucza nasadowego lub płaskiego.
• Czy można stosować tę końcówkę do kabli o napięciu 15kV? Tak, produkt jest certyfikowany do pracy w szerokim zakresie napięć, aż do 36 kV włącznie.
• Czy końcówka nadaje się do żył sektorowych? Tak, konstrukcja korpusu i system śrubowy pozwalają na bezpieczne mocowanie żył o różnych kształtach, w tym okrągłych i sektorowych, zarówno zagęszczonych, jak i wielodrutowych.
