Końcówka rurowa szczelna TMA 70/10 przekrój: 70mm2, otwór pod śrubę M10 /10 | E13KC-01020101100 Ergom

Alternatywny kod produktu: TMA 70/10 (10 SZT.)

Opis i Kluczowe Cechy

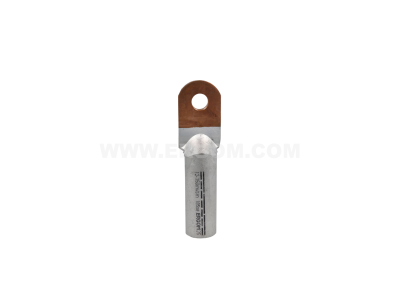

Końcówka rurowa szczelna TMA 70/10 (symbol E13KC-01020101100) przeznaczona jest do zakańczania przewodów o przekroju 70 mm² i łączenia ich z kolejnymi elementami instalacji za pomocą śruby M10. Wykonana z aluminium i miedzi, zapewnia trwałe i niskorezystancyjne połączenie w obwodach elektrycznych. Montaż odbywa się przez zaciśnięcie końcówki na przewodzie przy użyciu praski.

• Przekrój 70 mm²: umożliwia bezpieczne zakończenie przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających.
• Otwór pod śrubę M10: pasuje do standardowych połączeń śrubowych w szynach zbiorczych, zaciskach aparatury i listwach.
• Materiał: aluminium i miedź: bimetaliczna konstrukcja minimalizuje ryzyko korozji galwanicznej przy łączeniu przewodów aluminiowych z miedzianymi.
• Montaż przez zaciskanie: zapewnia powtarzalną siłę docisku i stałą rezystancję styku – wykonany odpowiednią praską gwarantuje normatywną jakość połączenia.
• Konstrukcja szczelna: zapobiega przedostawaniu się wilgoci i zanieczyszczeń do rdzenia kabla, zwiększając trwałość połączenia w trudnych warunkach.

Zgodność z Normami

Końcówka spełnia wymagania ogólnych norm europejskich oraz posiada certyfikat CE. Jej konstrukcja i materiały są dostosowane do standardów branżowych dotyczących złączy elektroinstalacyjnych. Producent nie podał konkretnych numerów norm, dlatego zaleca się weryfikację zgodności z obowiązującymi przepisami lokalnymi.

Zastosowanie

Końcówka rurowa szczelna TMA 70/10 znajduje zastosowanie w instalacjach elektrycznych, w których wymagane jest pewne i trwałe połączenie przewodów o dużym przekroju.

• Zakańczanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Podłączanie kabli do szyn zbiorczych w szafach sterowniczych i rozdzielczych.
• Łączenie przewodów aluminiowych z miedzianymi w przejściach bimetalicznych.
• Montaż w instalacjach przemysłowych, gdzie wymagana jest wytrzymałość mechaniczna i odporność na wibracje.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Do zaciśnięcia końcówki na przewodzie użyj odpowiedniej praski (narzędzia zaciskowego) zgodnie z zaleceniami producenta – niewłaściwe zaciśnięcie może pogorszyć jakość połączenia. Przekrój przewodu (70 mm²) musi być zgodny z przeznaczeniem końcówki. W przypadku łączenia z szyną zbiorczą lub zaciskiem śrubowym, moment dokręcania śruby M10 należy dobrać zgodnie z dokumentacją techniczną danego urządzenia (np. szyny). Po zaciśnięciu sprawdź wizualnie poprawność osadzenia i brak luzów.

FAQ

• Czy końcówka nadaje się do łączenia przewodów aluminiowych z miedzianymi? Tak, wykonana z aluminium i miedzi (bimetaliczna) pozwala na bezpieczne łączenie tych dwóch materiałów, minimalizując ryzyko korozji galwanicznej.
• Jakim narzędziem montować końcówkę? Wymagana jest praska (zaciskarka) o odpowiedniej matrycy dostosowanej do przekroju 70 mm². Zaleca się stosowanie narzędzi z regulacją siły docisku zgodnie z instrukcją producenta.
• Czy końcówka jest izolowana? Końcówka nie posiada dodatkowej izolacji – jest szczelna, ale nie izolowana elektrycznie. W miejscach, gdzie wymagana jest ochrona przed dotykiem, należy zastosować osłony izolacyjne lub rękawki termokurczliwe.
