Końcówka rurowa szczelna TMA 120/12 przekrój: 120mm2, otwór pod śrubę M12 /10 | E13KC-01020102000 Ergom

Alternatywny kod produktu: TMA 120/12 (10 SZT.)

Opis i Kluczowe Cechy

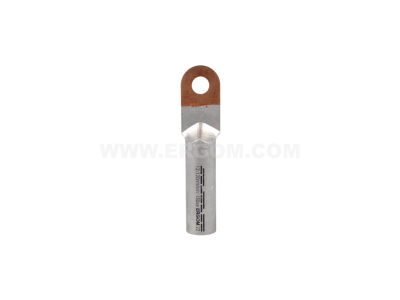

Końcówka rurowa szczelna TMA 120/12 (symbol E13KC) to bimetaliczne złącze oczkowe przeznaczone do zakańczania przewodów o przekroju 120 mm². Wykonana z aluminium i miedzi, zapewnia trwałe i przewodzące połączenie, a otwór pod śrubę M12 umożliwia łatwy montaż na szynach, listwach lub aparatach. Dzięki konstrukcji szczelnej i zaciskaniu praską uzyskuje się wysoką wytrzymałość mechaniczną oraz stabilną rezystancję styku.

• Przekrój przewodu 120 mm²: przeznaczona do dużych obciążeń prądowych w instalacach przemysłowych i energetycznych.
• Otwór pod śrubę M12: kompatybilność z typowymi śrubami 12 mm – szybki i pewny montaż bez dodatkowych redukcji.
• Wykonanie bimetaliczne (Al + Cu): eliminuje elektrokorozję na styku aluminium-miedź, zapewniając niezawodne połączenie w mieszanych systemach kablowych.
• Końcówka szczelna (rurowa): po zaciśnięciu tworzy jednolitą, wodoszczelną powłokę – odporna na wilgoć i czynniki środowiskowe.
• Montaż przez zaciskanie praską: gwarantuje powtarzalną siłę zacisku i zgodność z normami jakości połączeń (np. DIN 46267).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących złączy kablowych oraz posiada certyfikat CE. Konstrukcja oparta na standardach DIN zapewnia kompatybilność z typowymi narzędziami do zaciskania i przewodami o przekroju 120 mm².

Zastosowanie

Końcówka TMA 120/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe zakończenie grubych przewodów (120 mm²) w instalacach niskiego napięcia.

• Przyłączanie kabli do szyn zbiorczych, listew zaciskowych i aparatów modułowych w rozdzielnicach głównych.
• Zakańczanie przewodów w układach zasilania maszyn przemysłowych, sterownic i PLC.
• Montaż w instalacach fotowoltaicznych oraz przyłączach transformatorów i generatorów.
• Połączenia w rozdzielnicach SN/nN w stacjach transformatorowych i węzłach energetycznych.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Końcówkę zaciskać na odizolowanym przewodzie przy użyciu odpowiedniej praski (mocowanie trapezowe lub heksagonalne) zgodnie z zaleceniami producenta narzędzia – moment / siła zacisku muszą odpowiadać przekrojowi 120 mm². Po zaciśnięciu sprawdzić wizualnie poprawność połączenia i brak uszkodzeń izolacji. Dobór przekroju przewodu oraz średnicy śruby (M12) musi być zgodny z projektem instalacji.

FAQ

• Czy końcówka TMA 120/12 nadaje się do przewodów zarówno aluminiowych, jak i miedzianych? Tak, wykonanie bimetaliczne (część aluminiowa od strony kabla, miedziana w oczku) pozwala bezpiecznie łączyć przewody Al z szynami lub aparatami miedzianymi, eliminując ryzyko korozji galwanicznej.
• Jaki jest stopień ochrony po zaciśnięciu? Końcówka szczelna zapewnia ochronę przed wilgocią i zanieczyszczeniami, ale zaleca się stosowanie w suchych pomieszczeniach lub w obudowach o odpowiedniej klasie IP – sam produkt nie ma nadanego stopnia IP, jest elementem instalacji.
• Czy do montażu potrzebna jest specjalna praska? Wymagana jest praska z matrycami odpowiednimi dla przekroju 120 mm² (np. typ heksagonalny lub trapezowy). Należy stosować się do instrukcji narzędzia – nie używać siłowników o zbyt małej sile.
