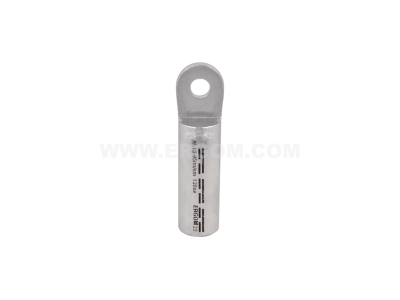

Końcówka rurowa szczelna KRA 95/10 przekrój: 95mm2, otwór pod śrubę M10 /50 | E12KA-01010102000 Ergom

Alternatywny kod produktu: KRA 95/10 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa szczelna KRA 95/10 o symbolu E12KA-01010102000 przeznaczona jest do trwałego i pewnego łączenia przewodów miedzianych o przekroju 95 mm² z szynami lub listwami zaciskowymi. Otwór pod śrubę M10 oraz konstrukcja szczelna zapewniają stabilny styk elektryczny i ochronę przed korozją. Dzięki zastosowaniu wysokiej jakości miedzi elektrolitycznej końcówka gwarantuje niską rezystancję przejścia i długą żywotność połączenia.

• Przekrój 95 mm²: Dopasowanie do przewodów o dużym przekroju umożliwia przesyłanie wysokich prądów bez nadmiernego nagrzewania się złącza.
• Otwór pod śrubę M10: Umożliwia mocowanie na szynach, listwach lub zaciskach o standardowym rozstawie, zapewniając łatwy montaż i demontaż.
• Konstrukcja szczelna (rurowa): Chroni połączenie przed wilgocią, pyłem i utlenianiem, co zwiększa niezawodność w trudnych warunkach pracy.
• Materiał: miedź elektrolityczna (Cu-ETP): Gwarantuje doskonałe przewodnictwo elektryczne i mechaniczną wytrzymałość na zaciskanie.
• Długość całkowita 50 mm (według nazwy): Umożliwia bezpieczne wprowadzenie przewodu i pewne zaciśnięcie na całej długości tulei.

Zgodność z Normami

Końcówka rurowa szczelna KRA 95/10 została zaprojektowana zgodnie z ogólnie przyjętymi standardami branżowymi dla końcówek kablowych. Produkt posiada certyfikat CE i spełnia wymagania Europejskich Norm dotyczących przewodów elektrycznych oraz elementów połączeniowych (seria EN 60228, EN 60999). Szczegółowe dane dotyczące konkretnych norm dostępne są u producenta.

Zastosowanie

Końcówka KRA 95/10 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne, niskooporowe połączenie przewodów miedzianych o dużym przekroju z aparaturą lub szynoprzewodami.

• Przyłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli z szynami zbiorczymi w szafach sterowniczych i energetycznych.
• Montaż na listwach zaciskowych oraz stykach wyłączników, odłączników i rozłączników.
• Instalacje przemysłowe o dużym poborze mocy, takie jak linie produkcyjne, maszyny i agregaty prądotwórcze.

Wskazówki Montażowe

Montaż końcówki może być przeprowadzany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia w obwodzie. Przed zaciskaniem należy usunąć izolację z przewodu na długość odpowiadającą długości tulei oraz oczyścić powierzchnię żyły. Do zaciśnięcia używać prasy lub narzędzia dedykowanego do końcówek o przekroju 95 mm² – zgodnie z instrukcją producenta. Moment dokręcania śruby M10 powinien być zgodny z dokumentacją techniczną dla danego połączenia (zalecany zakres: ok. 20–30 Nm w zależności od rodzaju podkładki). Przekrój przewodu musi odpowiadać projektowanemu prądowi obciążenia. Po zaciśnięciu sprawdzić trwałość połączenia – nie powinno być luzów ani uszkodzeń mechanicznych.

FAQ

• Do jakich kabli mogę użyć tej końcówki? Końcówka KRA 95/10 przeznaczona jest wyłącznie dla przewodów miedzianych (Cu) o przekroju 95 mm² (zgodnie z klasą żyły 2 lub 5 wg EN 60228). Nie stosować do przewodów aluminiowych lub o innym przekroju.
• Czy końcówka jest ocynowana? W nazwie produktu nie ma informacji o cynowaniu. Końcówka jest wykonana z miedzi elektrolitycznej w stanie surowym. W przypadku wilgotnego środowiska zaleca się dodatkowe zabezpieczenie antykorozyjne pastą lub lakierem.
• Jaki rozmiar śruby pasuje do otworu? Otwór przystosowany jest dla śruby M10 (gwint metryczny średnicy 10 mm). Do montażu należy użyć śrub, podkładek i nakrętek o odpowiedniej wytrzymałości (np. klasa 8.8).
