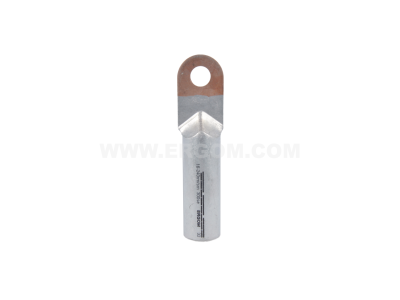

Końcówka rurowa szczelna AL/CU TMA 240/16 przekrój: 240mm2, otwór pod śrubę M16 /10 | E13KC-01020103500 Ergom

Alternatywny kod produktu: TMA 240/16 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa szczelna AL/CU TMA 240/16 firmy o symbolu E13KC-01020103500 to element przeznaczony do zakańczania przewodów aluminiowych i miedzianych o przekroju 240 mm² z otworem pod śrubę M16. Wykonana z aluminium i miedzi (bimetaliczna) zapewnia trwałe, niskooporowe połączenie, odporne na korozję galwaniczną. Montaż przez zaciśnięcie praską gwarantuje mechaniczną wytrzymałość oraz przewodność na poziomie wymaganym w instalacjach energetycznych.

• Przekrój 240 mm²: umożliwia bezpieczne łączenie przewodów o dużym przekroju, stosowanych w obwodach głównych rozdzielnic i liniach zasilających.
• Otwór M16: pasuje do standardowych śrub M16, co ułatwia mocowanie na szynach, listwach zaciskowych lub odbiernikach prądu.
• Materiał AL/CU (bimetaliczna): eliminuje ryzyko korozji galwanicznej na styku aluminium i miedzi, przedłużając żywotność połączenia.
• Szczelna konstrukcja: chroni wnętrze końcówki przed wilgocią i utlenianiem, zachowując stabilną rezystancję styku.
• Zaciśnięcie praską: gwarantuje powtarzalną siłę zacisku i niską rezystancję przejścia, zgodną z wymaganiami energetycznymi.

Zgodność z Normami

Końcówka zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi w zakresie elementów złącznych do przewodów. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Zaleca się stosowanie zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Końcówka rurowa szczelna AL/CU dedykowana jest do profesjonalnych instalacji energetycznych, w których wymagane jest niezawodne i trwałe zakończenie przewodów aluminiowych oraz miedzianych.

• Zakańczanie przewodów AL i CU w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów z listwami zaciskowymi, szynami zbiorczymi lub aparaturą modułową (np. wyłączniki, styczniki) za pomocą śrub M16.
• Wykonywanie przyłączy w szafach sterowniczych, stacjach transformatorowych i instalacjach przemysłowych.
• Modernizacja i remont istniejących połączeń bimetalicznych wymagających wymiany końcówek.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i przeszkolone w zakresie prac elektroinstalacyjnych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Do zaciśnięcia końcówki użyć praski hydraulicznej lub mechanicznej z matrycą odpowiednią dla przekroju 240 mm² – siłę zacisku oraz moment dokręcania śruby M16 dobrać zgodnie z dokumentacją techniczną producenta. Przekrój przewodu i parametry izolacji muszą odpowiadać prądowi obciążenia w danej aplikacji. Po zaciśnięciu sprawdzić wizualnie poprawność połączenia.

FAQ

• Jakie narzędzie jest potrzebne do zaciśnięcia tej końcówki? Do końcówki o przekroju 240 mm² zaleca się użycie praski hydraulicznej lub mechanicznej z wymiennymi matrycami. Należy dobrać matrycę zgodną z przekrojem i typem końcówki (szczelna).
• Czy końcówka AL/CU może być stosowana do przewodów w pełni miedzianych? Tak, końcówka bimetaliczna jest przystosowana do łączenia zarówno przewodów miedzianych, jak i aluminiowych. Część miedziana styku współpracuje z otworem M16, a część aluminiowa z przewodem AL.
• Czym różni się końcówka szczelna od zwykłej? Osłona szczelna (tulejka) po zaciśnięciu uszczelnia wejście przewodu, chroniąc przed wilgocią, kurzem i utlenianiem. Dzięki temu rezystancja styku pozostaje stabilna przez długi czas, co ma kluczowe znaczenie w instalacjach narażonych na korozję.
