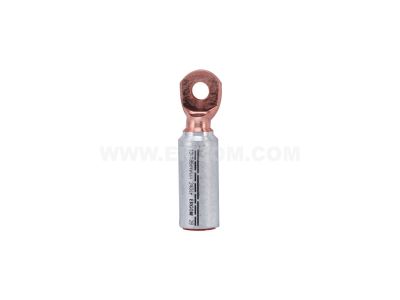

Końcówka rurowa szczelna Al-CU KMA120/16 przekrój: 120mm2, otwór pod śrubę M16/10 | E13KC-01070102800 Ergom

Alternatywny kod produktu: KMA 120/16 (10 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa szczelna KMA120/16 (symbol E13KC-01070102800) to specjalistyczne złącze aluminiowo-miedziane (Al-CU) zaprojektowane do bezpiecznego i trwałego połączenia przewodów o przekroju 120 mm² z zaciskami śrubowymi M16. Precyzyjnie wykonany otwór pod śrubę M16/10 gwarantuje stabilne mocowanie, eliminując ryzyko luzowania się połączenia nawet przy dużych obciążeniach prądowych.

• Materiał Al-CU (aluminiowo-miedziany): Zapewnia optymalne połączenie aluminium i miedzi, minimalizując rezystancję styku i korozję elektrochemiczną w instalacjach mieszanych.
• Przekrój 120 mm²: Przeznaczona do grubych przewodów energetycznych, umożliwia przesył dużych mocy w instalacjach przemysłowych i rozdzielniach.
• Otwór pod śrubę M16/10: Standardowy wymiar gwarantujący kompatybilność z większością zacisków i listew śrubowych.
• Konstrukcja rurowa szczelna: Zapewnia ochronę połączenia przed wilgocią, kurzem i korozją, wydłużając żywotność instalacji.
• Wytrzymałość mechaniczna: Odporna na wibracje i obciążenia dynamiczne, co jest kluczowe w środowiskach przemysłowych.

Zgodność z Normami

Końcówka spełnia wymagania norm europejskich dotyczących bezpieczeństwa połączeń elektrycznych oraz dyrektyw unijnych. Została zaprojektowana zgodnie z normami DIN VDE 0295 i IEC 61238-1, co potwierdza jej przydatność w profesjonalnych instalacjach.

Zastosowanie

Końcówki rurowe szczelne KMA120/16 znajdują zastosowanie w instalacjach wymagających niezawodnych i trwałych połączeń aluminiowo-miedzianych.

• Przemysł energetyczny – połączenia w rozdzielniach głównych i szafach sterowniczych.
• Instalacje fotowoltaiczne – bezpieczne łączenie kabli aluminiowych z miedzianymi zaciskami.
• Sieci elektroenergetyczne – mocowanie grubych przewodów w złączach kablowych.
• Maszyny przemysłowe – połączenia w szafach sterujących i układach zasilania.

Wskazówki Montażowe

Montaż końcówki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy całkowicie odłączonym napięciu. Przed montażem należy usunąć izolację z przewodu na odpowiednią długość, włożyć go do końcówki i dokręcić śrubę mocującą z zalecanym momentem dokręcania (sprawdź w dokumentacji producenta). Upewnij się, że połączenie jest wolne od zanieczyszczeń i wilgoci. Końcówki montować w suchych i dobrze wentylowanych pomieszczeniach.

FAQ

• Czy końcówka KMA120/16 nadaje się do przewodów miedzianych? Tak, dzięki technologii Al-CU zapewnia bezpieczne połączenie zarówno przewodów aluminiowych, jak i miedzianych z zaciskami śrubowymi.
• Jaki moment dokręcania należy zastosować dla śruby M16? Dokładny moment dokręcania nie został podany w danych produktu – sprawdź zalecenia w dokumentacji technicznej końcówki lub normach instalacyjnych.
• Czy końcówka chroni przed korozją? Tak, szczelna konstrukcja rury oraz materiał Al-CU ograniczają ryzyko korozji elektrochemicznej, zwiększając trwałość połączenia.
