Końcówka rurowa oczkowa 10/10 Cu PRKS 10/M10 054273 | 05103780 PROTEC.class

Opis i Kluczowe Cechy

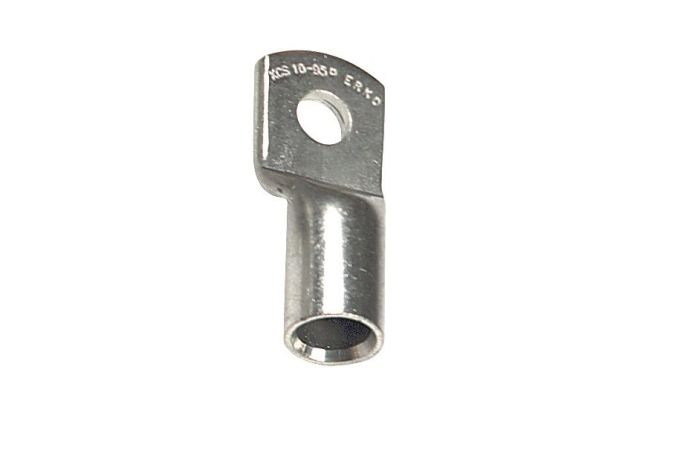

Końcówka rurowa oczkowa PRKS 10/M10 marki PROTEC to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych. Produkt został wykonany z wysokiej jakości miedzi elektrolitycznej typu Cu-ETP zgodnie z rygorystyczną normą EN13600, co gwarantuje najwyższą przewodność elektryczną oraz minimalizację strat energii na styku. Powierzchnia końcówki została poddana procesowi cynkowania galwanicznego, co skutecznie zabezpiecza materiał przed utlenianiem i korozją, nawet w trudnych warunkach środowiskowych.

• Przekrój znamionowy: Przystosowana do przewodów o przekroju 10 mm², co zapewnia stabilny przepływ prądu w instalacjach o średnim obciążeniu.
• Rozmiar otworu pod śrubę: Oczko pod gwint M10 umożliwia pewny montaż na szynach prądowych i zaciskach aparatury.
• Odporność termiczna: Wytrzymałość do +125°C pozwala na bezpieczną pracę w aplikacjach o podwyższonej temperaturze roboczej.
• Identyfikacja: Unikalne oznaczenie kodowe na końcówce ułatwia szybką weryfikację rozmiaru i dopasowanie odpowiedniej matrycy praski.

Zgodność z Normami

Produkt spełnia wysokie standardy jakościowe wymagane w nowoczesnym przemyśle. Końcówka o numerze artykułu mieszczącym się w przedziale 05103774-05103815 jest dedykowana do przewodów wielożyłowych okrągłych, zgodnie z normą VDE 0295 klasa 2. Zastosowanie materiałów zgodnych z EN13600 potwierdza czystość miedzi i jej parametry mechaniczne. Dla projektów wymagających specyfikacji DIN 46235, producent przewiduje alternatywne rozwiązanie w postaci typu PPK dostępnego na specjalne zamówienie.

Zastosowanie

Końcówki rurowe PRKS znajdują szerokie zastosowanie w sektorze elektroenergetycznym i automatyce przemysłowej. Są niezastąpione przy prefabrykacji rozdzielnic i szaf sterowniczych, gdzie wymagana jest wysoka niezawodność połączeń. Dzięki swojej konstrukcji idealnie sprawdzają się w:

• Podłączaniu silników elektrycznych i transformatorów.
• Budowie systemów zasilania awaryjnego i rozdzielni głównych.
• Instalacjach przemysłowych narażonych na drgania i zmienne obciążenia termiczne.
• Połączeniach aparatury modułowej z szynami zbiorczymi.

Wskazówki Montażowe

Aby zapewnić pełną wydajność prądową i mechaniczną połączenia, należy przestrzegać procedur montażowych. Kluczowe jest użycie dedykowanych narzędzi systemowych PROTEC, takich jak praski PCNIK, PPZRKS 6-50, PPZRKS 10-120 lub PPZKS 6-300. Przed zaprasowaniem należy zdjąć izolację z przewodu na długości odpowiadającej części rurkowej końcówki, dbając o to, by nie uszkodzić poszczególnych drucików żyły. Po wsunięciu przewodu do oporu należy wykonać zaprasowanie przy użyciu odpowiedniej matrycy, co zagwarantuje gazoszczelność styku i odporność na wyrwanie.

FAQ

• Czy końcówka nadaje się do przewodów elastycznych (linek)? Ten konkretny model (z zakresu 05103774-05103815) jest dedykowany do przewodów wielożyłowych klasy 2. Do linek klasy 5 należy wybrać końcówki z zakresu 05103765-05103773.
• Z jakiego materiału wykonana jest końcówka? Jest to miedź Cu-ETP wg EN13600, dodatkowo cynkowana galwanicznie dla ochrony przed korozją.
• Jaka jest minimalna ilość zamówienia? Produkt dostępny jest już od 1 sztuki, co pozwala na precyzyjne dopasowanie zakupów do potrzeb konkretnego projektu.
