Końcówka rurowa KC45 12-95, przekrój: 95mm2, otwór pod śrubę M12 | KC45_12-95/1 Erko

Alternatywny kod produktu: KC45_12-95/1

Opis i Kluczowe Cechy

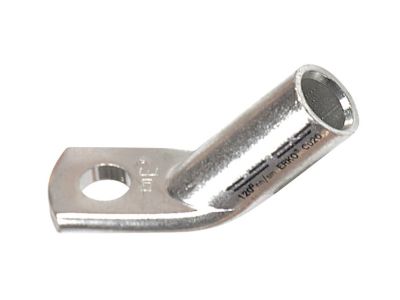

Końcówka rurowa KC45 (symbol KC45_12-95/1) to element łączeniowy przeznaczony do zaciskania przewodów o przekroju 95 mm². Wyposażona w otwór pod śrubę M12, umożliwia pewne i trwałe połączenie z szynami, aparaturą modułową lub listwami zaciskowymi. Szerokość modułu nie dotyczy – produkt jest końcówką kablową o standardowych wymiarach dostosowanych do przekroju żyły.

• Przekrój przewodu 95 mm²: Obsługa dużych obciążeń prądowych przy zachowaniu niskiej rezystancji styku – odpowiednia do magistral i rozdzielnic głównych.
• Otwór montażowy M12: Uniwersalny wymiar współpracujący z typowymi śrubami i szynami – łatwy montaż w standardowych systemach.
• Konstrukcja rurowa: Zapewnia równomierny docisk na całym obwodzie żyły przy zaciskaniu – minimalizuje ryzyko luzów i przegrzewania się połączenia.
• Materiał miedziany (typowy dla końcówek KC45): Wysokie przewodnictwo elektryczne oraz odporność na korozję – długowieczne i niezawodne złącze.
• Symbol KC45_12-95/1: Oznaczenie zgodne z systemem katalogowym – jednoznaczna identyfikacja przy zamawianiu i w dokumentacji technicznej.

Zgodność z Normami

Końcówka rurowa KC45 spełnia wymogi ogólnych norm europejskich dotyczących wyrobów do łączeń elektrycznych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia (do 1000 V AC / 1500 V DC) – zgodnie z przeznaczeniem tego rodzaju końcówek kablowych.

Zastosowanie

Końcówka rurowa 95 mm² M12 znajduje zastosowanie tam, gdzie wymagane jest bezpieczne i pewne zakończenie przewodu o dużym przekroju. Przeznaczona do pracy w rozdzielnicach, szafach sterowniczych oraz przyłączach odbiorników przemysłowych.

• Zaciskanie przewodów w rozdzielnicach głównych i podrozdzielnicach – tworzenie trwałych połączeń na szynach zbiorczych.
• Podłączanie kabli zasilających do styczników, wyłączników i bezpieczników w szafach sterowniczych.
• Montaż w systemach szynoprzewodów, listew zaciskowych i przyłączy transformatorów – prace instalacyjne w warunkach przemysłowych.
• Wykonywanie zakończeń przewodów w instalacjach fotowoltaicznych oraz w układach zasilania maszyn.

Wskazówki Montażowe

Montaż końcówki rurowej KC45 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Końcówkę nakłada się na odizolowaną żyłę o przekroju 95 mm² i zaciska za pomocą odpowiednich szczęk (zalecany profil zacisku zgodny z zaleceniami producenta). Połączenie śrubowe (M12) należy dokręcić momentem podanym w dokumentacji technicznej – typowo dla stali/ miedzi ok. 30–50 Nm (szczegóły sprawdzić w karcie katalogowej). Przekrój przewodu musi być dokładnie dopasowany do końcówki – niedopuszczalne jest zaciskanie przewodu o mniejszym przekroju bez stosowania odpowiednich redukcji. Po montażu zaleca się sprawdzenie ciągłości połączenia oraz ewentualne zabezpieczenie antykorozyjne (np. smar grafitowy) w środowiskach wilgotnych.

FAQ

• Czy końcówka KC45 nadaje się do przewodów aluminiowych? Końcówka została zaprojektowana głównie do przewodów miedzianych. W przypadku przewodów aluminiowych należy stosować specjalne końcówki bimetaliczne lub skonsultować się z producentem – niewłaściwe połączenie może prowadzić do korozji elektrochemicznej.
• Jakie narzędzie zaleca się do zaciskania tej końcówki? Do końcówek rurowych o przekroju 95 mm² wymagana jest prasa hydrauliczna lub akumulatorowa z matrycą o odpowiednim profilu (np. sześciokątnym lub trapezowym). Użycie niewłaściwych szczęk może skutkować nieprawidłowym zaciskiem i pogorszeniem parametrów połączenia.
• Czy końcówka jest gotowa do użycia od razu po wyjęciu z opakowania? Tak, końcówka jest fabrycznie przygotowana – powierzchnia miedziana jest cynowana, co zapewnia ochronę przed utlenianiem. Przed montażem warto jednak sprawdzić brak uszkodzeń mechanicznych i oczyścić otwór z ewentualnych zanieczyszczeń.
