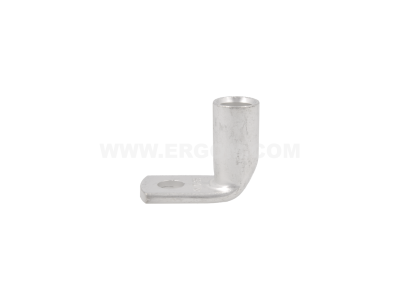

Końcówka rurowa kątowa K90R 95/10, przekrój: 95mm2, otwór pod śrubę M10 /50 | E11KM-01040103500 Ergom

Alternatywny kod produktu: K90R 95/10 (50 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R (symbol E11KM-01040103500) przeznaczona do łączenia przewodów o przekroju 95 mm² z otworem pod śrubę M10 i długością 50 mm. Dzięki kątowej konstrukcji ułatwia prowadzenie przewodów w ograniczonych przestrzeniach, a duży przekrój zapewnia niską rezystancję styku w obwodach o znacznym obciążeniu prądowym.

• Przekrój 95 mm²: Umożliwia bezpieczne przyłączanie przewodów o dużym przekroju, zapewniając niską rezystancję i minimalne straty mocy.
• Otwór pod śrubę M10: Kompatybilny ze standardowymi śrubami, co ułatwia montaż i demontaż w systemach szyn zbiorczych.
• Konstrukcja kątowa 90°: Umożliwia prowadzenie przewodów w ciasnych przestrzeniach, redukując naprężenia i ryzyko uszkodzeń izolacji.
• Długość 50 mm: Zapewnia odpowiednią powierzchnię styku i stabilne połączenie przy dużych prądach roboczych.

Zgodność z Normami

Końcówka rurowa kątowa K90R została zaprojektowana zgodnie z europejskimi standardami jakości i bezpieczeństwa. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Produkt jest przeznaczony do stosowania w instalacjach elektrycznych zgodnych z normami IEC.

Zastosowanie

Końcówka rurowa kątowa K90R znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, szczególnie tam, gdzie wymagane jest niezawodne połączenie przewodów o dużym przekroju.

• Połączenia przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie szyn zbiorczych z przewodami w układach zasilania.
• Instalacje w szafach sterowniczych i automatyce przemysłowej.
• Systemy dystrybucji energii w budynkach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż końcówki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Końcówkę montuje się na przewodzie poprzez odpowiednie zaciskanie lub lutowanie (zgodnie z dokumentacją producenta). Otwór M10 umożliwia przykręcenie do szyny lub listwy za pomocą śruby o odpowiedniej wytrzymałości. Moment dokręcania należy stosować zgodnie z zaleceniami producenta, aby uniknąć uszkodzenia końcówki lub poluzowania połączenia. Przekrój przewodu musi być dobrany do obciążenia prądowego.

FAQ

• Jaki jest stopień ochrony końcówki? Końcówka rurowa jako element łączeniowy nie posiada własnego stopnia IP – stopień ochrony określa się dla całej rozdzielnicy lub obudowy, w której jest zamontowana.
• Czy końcówka jest przeznaczona do przewodów aluminiowych? W nazwie nie podano materiału przewodu – standardowo końcówki miedziane stosuje się do przewodów miedzianych. Przed użyciem z aluminium należy sprawdzić zgodność elektrochemiczną i zastosować odpowiednie pasty.
• Jaka średnica otworu mocującego? Otwór pod śrubę M10 ma średnicę 10 mm, co odpowiada standardowi M10.
