Końcówka rurowa kątowa K90R 70/8 przekrój: 70mm2, otwór pod śrubę M8 /100 | E11KM-01040102900 Ergom

Alternatywny kod produktu: K90R 70/8 (100 SZT.)

Opis i Kluczowe Cechy

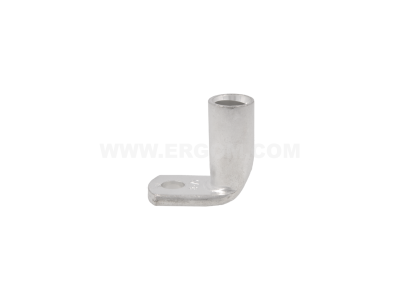

Końcówka rurowa kątowa K90R o przekroju 70 mm² i otworze montażowym M8 (symbol E11KM-01040102900) to element przeznaczony do zakończania przewodów w instalacjach elektrycznych i szafach sterowniczych. Dzięki kątowej konstrukcji ułatwia prowadzenie kabli w ciasnych przestrzeniach, a duży przekrój zapewnia bezpieczne przenoszenie wysokich prądów bez ryzyka przegrzania połączenia.

• Przekrój 70 mm²: Umożliwia zakończanie przewodów o dużym przekroju, stosowanych w obwodach zasilających i rozdzielczych, zapewniając niską rezystancję styku i bezpieczeństwo termiczne.
• Otwór pod śrubę M8: Standardowy rozmiar otworu umożliwia łatwy montaż na szynach, listwach zaciskowych lub innych elementach za pomocą śrub M8.
• Konstrukcja kątowa 90°: Ułatwia prowadzenie kabli w ograniczonych przestrzeniach (szafy, rozdzielnice), minimalizując promień gięcia i ryzyko uszkodzenia przewodu.
• Końcówka rurowa: Zapewnia pewne i trwałe połączenie mechaniczne oraz elektryczne, odporne na drgania i obciążenia eksploatacyjne.
• Uniwersalność zastosowania: Kompatybilna z typowymi narzędziami do zaciskania końcówek rurowych oraz z przewodami miedzianymi (zgodnie z ogólnymi praktykami instalacyjnymi).

Zgodność z Normami

Końcówka rurowa kątowa K90R spełnia wymagania europejskich norm dotyczących końcówek kablowych oraz posiada certyfikat CE, co potwierdza jej zgodność z zasadniczymi wymaganiami bezpieczeństwa. Szczegółowe dane normatywne producent udostępnia w karcie katalogowej produktu.

Zastosowanie

Końcówka rurowa kątowa dedykowana jest do zakończania przewodów w instalacjach elektrycznych, automatyce przemysłowej oraz budynkowej. Znajduje zastosowanie szczególnie tam, gdzie wymagana jest kompaktowa zabudowa i pewne połączenie.

• Zakończanie przewodów zasilających w szafach sterowniczych i rozdzielnicach.
• Montaż na listwach zaciskowych i szynach przy użyciu śrub M8.
• Prowadzenie kabli w ciasnych przestrzeniach (np. za szafami, w puszkach instalacyjnych).
• Stosowanie w obwodach o dużym poborze prądu, gdzie wymagany jest przekrój 70 mm².

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału elektrycznego. Końcówkę zaciskać na przewodzie zalecanym narzędziem, zgodnie z dokumentacją producenta. Moment dokręcania śruby M8 należy dobrać zgodnie z wytycznymi producenta – typowo dla połączeń elektrycznych stosuje się wartości zalecane dla śrub M8 (np. 15–25 Nm). Przekrój przewodu musi odpowiadać przekrojowi końcówki (70 mm²).

FAQ

• Jakie przewody można zakończyć tą końcówką? Końcówka przeznaczona jest do przewodów o przekroju 70 mm². Najczęściej stosuje się ją do przewodów miedzianych; dla przewodów aluminiowych należy sprawdzić kompatybilność z dokumentacją producenta.
• Czy końcówka nadaje się do montażu na zewnątrz? Końcówka nie posiada określonego stopnia ochrony IP. Standardowo stosuje się ją wewnątrz szaf i rozdzielnic. Do zastosowań zewnętrznych wymagane jest dodatkowe zabezpieczenie przed wilgocią i korozją.
• Jaki jest maksymalny prąd dla tej końcówki? Producent nie podaje maksymalnego prądu dla samej końcówki. Dopuszczalne obciążenie prądowe wynika z parametrów zastosowanego przewodu (np. dla miedzi 70 mm² typowo ok. 200–250 A) i warunków instalacji – należy dobrać zgodnie z obowiązującymi normami.
