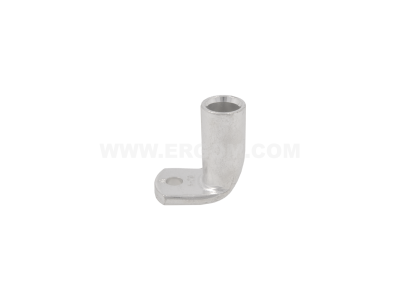

Końcówka rurowa kątowa K90R 70/6 przekrój: 70mm2, otwór pod śrubę M6 /100 | E11KM-01040102800 Ergom

Alternatywny kod produktu: K90R 70/6 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R (symbol E11KM-01040102800) przeznaczona do przyłączania przewodów o przekroju 70 mm². Wyposażona w otwór pod śrubę M6, umożliwia szybkie i pewne mocowanie w zaciskach lub na szynach. Długość kątowa 90° ułatwia prowadzenie przewodów w ograniczonej przestrzeni szaf sterowniczych. Opakowanie zawiera 100 sztuk, co pozwala na realizację większych instalacji bez konieczności częstego uzupełniania zapasów.

• Przekrój 70 mm²: obsługa przewodów o dużym przekroju, typowych dla pól głównych rozdzielnic i przyłączy energetycznych.
• Otwór pod śrubę M6: kompatybilny ze standardowymi śrubami i zaciskami, zapewnia trwałe połączenie mechaniczne i elektryczne.
• Kąt 90° (K90R): umożliwia zmianę kierunku przewodu bez ostrych zagięć, co zmniejsza naprężenia i ryzyko uszkodzenia izolacji.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów i serwisów – zmniejsza liczbę zamówień i przyspiesza pracę.
• Konstrukcja rurowa: optymalna powierzchnia styku dla przewodów linkowanych i pełnych, zapewniająca niską rezystancję połączenia.

Zgodność z Normami

Produkt zgodny z ogólnymi normami europejskimi dla osprzętu do przyłączania przewodów (seria DIN). Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności obowiązujących na rynku Unii Europejskiej. Montaż i użytkowanie powinny odbywać się zgodnie z obowiązującymi przepisami i dokumentacją producenta.

Zastosowanie

Końcówka rurowa kątowa K90R znajduje zastosowanie przede wszystkim w profesjonalnych instalacjach elektrycznych, gdzie wymagane jest trwałe i bezpieczne połączenie przewodów o dużym przekroju. Sprawdza się zarówno w nowych realizacjach, jak i modernizacjach istniejących układów.

• Podłączanie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie kabli w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Wykonywanie przyłączy w instalacjach fotowoltaicznych, klimatyzacyjnych i pomp ciepła.
• Wymiana zużytych końcówek w istniejących obwodach podczas prac serwisowych.

Wskazówki Montażowe

Montaż i demontaż końcówek rurowych może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odciążony. Końcówkę nakłada się na odizolowany koniec przewodu, a następnie zaciska przy użyciu odpowiedniej prasy (zgodnie z zaleceniami producenta narzędzia). Śruba M6 powinna być dokręcana z momentem podanym w dokumentacji technicznej. Przekrój przewodu musi być zgodny z oznaczeniem końcówki (70 mm²). Po zaciśnięciu sprawdź wytrzymałość połączenia – nie może być luzów ani przesuwów.

FAQ

• Czy końcówka K90R pasuje do przewodu linkowego 70 mm²? Tak, jest przeznaczona do przewodów o przekroju 70 mm². Należy jednak upewnić się, że średnica wewnętrzna rurki odpowiada faktycznej średnicy przewodu (dotyczy przewodów o różnych klasach giętkości).
• Czy do montażu potrzebne jest specjalne narzędzie? Do zaciśnięcia końcówki wymagana jest prasa hydrauliczna lub mechaniczna z matrycą dopasowaną do przekroju 70 mm². Zwykłe szczypce zaciskowe nie zapewnią wymaganej siły i jakości połączenia.
• Czy można stosować końcówkę w instalacjach o napięciu wyższym niż 1000 V? Produkt jest typowo stosowany w instalacjach niskiego napięcia (do 1000 V AC). W przypadku wyższych napięć należy sprawdzić zgodność z normami dla danego zakresu (np. IEC 61238-1). Zalecamy konsultację z producentem.
