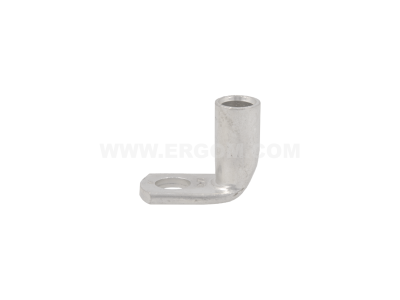

Końcówka rurowa kątowa K90R 70/12 przekrój: 70mm2, otwór pod śrubę M12 /100 | E11KM-01040103100 Ergom

Alternatywny kod produktu: K90R 70/12 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R 70/12 przeznaczona jest dla przewodów o przekroju 70 mm² i wyposażona w otwór montażowy M12 (średnica 12 mm). Wykonana w technologii gięcia rurowego pod kątem 90° umożliwia ergonomiczne prowadzenie kabli w rozdzielnicach i szafach sterowniczych. Symbol katalogowy E11KM-01040103100.

• Przekrój 70 mm²: zapewnia pewne połączenie dla przewodów o dużym przekroju, stosowanych w obwodach głównych i zasilających – minimalizuje spadek napięcia na złączu.
• Otwór pod śrubę M12: pasuje do standardowych zacisków i szyn przyłączeniowych – łatwy montaż bez dodatkowych adapterów.
• Kąt gięcia 90°: umożliwia prowadzenie kabla prostopadle do powierzchni montażowej – oszczędza miejsce i poprawia przejrzystość okablowania.
• Konstrukcja rurowa: gwarantuje wytrzymałość mechaniczną i stabilne przenoszenie obciążeń zaciskowych – bezpieczne użytkowanie w instalacjach stacjonarnych.
• Uniwersalne zastosowanie: dedykowana do przewodów miedzianych i aluminiowych (w zależności od doboru tulejki zaciskowej) – elastyczność w doborze okablowania.

Zgodność z Normami

Końcówka spełnia wymagania europejskich norm dotyczących osprzętu do kabli i przewodów (seria IEC/EN 60998, IEC/EN 61238). Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony do użytku w instalacjach niskiego napięcia.

Zastosowanie

Końcówka rurowa kątowa K90R 70/12 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu z szyną lub aparatem, a przestrzeń montażowa jest ograniczona.

• Podłączanie kabli zasilających do rozłączników, wyłączników głównych i styczników w rozdzielnicach przemysłowych.
• Łączenie przewodów z szynami zbiorczymi (COP, SZR) w szafach sterowniczych i energetycznych.
• Instalacje w systemach dystrybucji energii w budynkach użyteczności publicznej oraz obiektach przemysłowych.
• Wymiana lub modernizacja istniejących przyłączy w rozdzielnicach o ciasnym układzie – kąt 90° ułatwia prowadzenie kabli bez naruszania sąsiednich elementów.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Końcówkę zaciskać na przewodzie za pomocą odpowiedniej praski – siłę oraz narzędzie dobrać zgodnie z zaleceniami producenta narzędzi (zgodność z profilem). Śrubę M12 dokręcać momentem podanym w dokumentacji technicznej konkretnego zacisku. Przekrój przewodu musi być zgodny z oznaczeniem 70 mm²; nie stosować do kabli o mniejszym lub większym przekroju bez odpowiedniej tulejki redukcyjnej.

FAQ

• Z jakiego materiału wykonana jest końcówka? Na podstawie dostępnych danych nie podano składu materiałowego. Standardowo końcówki rurowe kątowe wykonywane są z miedzi elektrolitycznej (Cu-ETP) wg DIN EN 13600 – dla uzyskania szczegółów zalecamy kontakt z działem technicznym.
• Czy końcówka nadaje się do kabli aluminiowych? Tak, pod warunkiem zastosowania odpowiedniej tulejki przejściowej lub pasty ochronnej, ponieważ kontakt miedzi z aluminium może powodować korozję galwaniczną. W przypadku wątpliwości skonsultuj z producentem.
• Jaki otwór montażowy ma końcówka? Otwór jest przystosowany pod śrubę M12 (średnica 12 mm). Standardowa długość śruby zależy od grubości przyłączanego elementu – zalecamy użycie podkładek zabezpieczających.
