Końcówka rurowa kątowa K90R 70/10 przekrój: 70mm2, otwór pod śrubę M10 /10 | E11KM-01040103002 Ergom

Alternatywny kod produktu: K90R 70/10 (10 SZT.)

Opis i Kluczowe Cechy

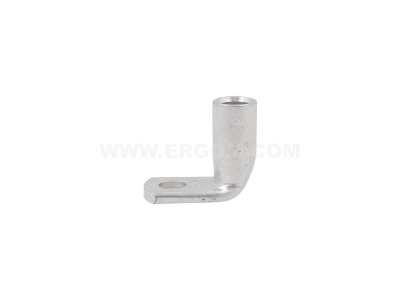

Końcówka rurowa kątowa K90R o przekroju 70 mm² i otworze montażowym M10 (symbol E11KM-01040103002) to element przeznaczony do trwałego i pewnego łączenia przewodów w instalacjach elektrycznych. Kątowe wyprofilowanie ułatwia prowadzenie kabli w ograniczonych przestrzeniach, a konstrukcja rurowa zapewnia stabilne połączenie mechaniczne i elektryczne.

• Przekrój 70 mm²: Gwarantuje odpowiednią zdolność przewodzenia prądu dla obciążeń wymagających dużego przekroju żyły, minimalizując ryzyko przegrzania na złączu.
• Otwór montażowy M10: Umożliwia łatwe mocowanie za pomocą standardowych śrub i nakrętek, co skraca czas instalacji i zwiększa uniwersalność zastosowania.
• Kątowe wyprofilowanie (90°): Pozwala na optymalne prowadzenie kabli w ciasnych szafach rozdzielczych, redukując naprężenia na złączu i ułatwiając uporządkowanie wiązek przewodów.
• Konstrukcja rurowa: Zapewnia wysoką wytrzymałość mechaniczną oraz niską rezystancję przejścia, co przekłada się na niezawodność połączenia w długotrwałej eksploatacji.
• Uniwersalność montażu: Nadaje się do zaciśnięcia na przewodzie z żyłą miedzianą lub aluminiową o przekroju 70 mm² przy użyciu standardowych narzędzi zaciskowych.

Zgodność z Normami

Końcówka rurowa kątowa K90R spełnia ogólne wymagania bezpieczeństwa i jakości dla elementów instalacji elektrycznych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt jest zgodny z powszechnie stosowanymi standardami DIN dotyczącymi łączników kablowych.

Zastosowanie

Końcówka przeznaczona jest do tworzenia pewnych połączeń przewodów w obwodach elektrycznych, szczególnie w miejscach wymagających kompaktowego prowadzenia kabli.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach – idealna do szyn zbiorczych i listew zaciskowych.
• Montaż przyłącz kablowych w szafach sterowniczych, gdzie ograniczona przestrzeń wymaga kątowego ułożenia przewodów.
• Instalacje w systemach automatyki budynkowej i przemysłowej – przyłączanie przewodów do styczników, wyłączników i innych aparatów modułowych.
• Prace modernizacyjne i serwisowe – wymiana lub dobudowa odcinków instalacji o dużych przekrojach żył.

Wskazówki Montażowe

Montaż końcówki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Końcówkę montuje się na kablu poprzez zaciśnięcie za pomocą odpowiedniego narzędzia z matrycą dopasowaną do przekroju 70 mm². Po zaciśnięciu zaleca się sprawdzenie wytrzymałości połączenia (próba pociągowa). Śruba mocująca powinna być dokręcana z momentem zgodnym z zaleceniami producenta – zbyt mały moment grozi poluzowaniem, zbyt duży – uszkodzeniem gwintu. Przekrój przewodu musi być dobrany do obciążenia prądowego i warunków środowiska.

FAQ

• Jaki jest rozmiar otworu montażowego? Otwór ma średnicę M10 – kompatybilny ze standardowymi śrubami i nakrętkami o gwincie metrycznym 10 mm.
• Do jakiego przewodu jest przeznaczona ta końcówka? Końcówka jest dedykowana do przewodów o przekroju żyły 70 mm² (zarówno miedzianych, jak i aluminiowych).
• Czy do montażu potrzebne jest specjalne narzędzie? Standardowo do zaciśnięcia końcówek rurowych stosuje się długie zaciskarki hydrauliczne lub mechaniczne z matrycą odpowiednią dla przekroju 70 mm². Nie zaleca się stosowania narzędzi uniwersalnych bez regulacji siły zaciśnięcia.
