Końcówka rurowa kątowa K90R 50/8 przekrój: 50mm2, otwór pod śrubę M8 /100 | E11KM-01040102300 Ergom

Alternatywny kod produktu: K90R 50/8 (100 SZT.)

Opis i Kluczowe Cechy

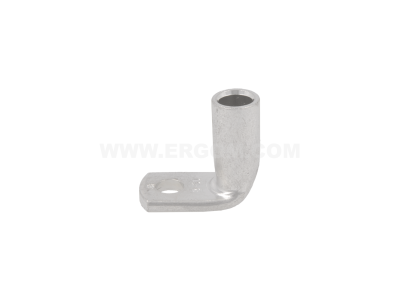

Końcówka rurowa kątowa K90R (symbol E11KM-01040102300) o przekroju 50 mm² i otworze montażowym M8 to element przeznaczony do trwałego i bezpiecznego łączenia przewodów w rozdzielnicach, szynach oraz na zaciskach aparatury. Dzięki kątowej konstrukcji 90° umożliwia oszczędne prowadzenie przewodów w ograniczonej przestrzeni. Dostarczana w opakowaniu po 100 sztuk.

• Przekrój 50 mm²: pozwala na łączenie przewodów o dużym przekroju, zapewniając niską rezystancję styku i bezpieczny przepływ prądu bez ryzyka przegrzania.
• Otwór pod śrubę M8: kompatybilność z powszechnie stosowanymi śrubami M8 ułatwia montaż na szynach i listwach zaciskowych, gwarantując pewne połączenie mechaniczne.
• Konstrukcja kątowa 90°: umożliwia elastyczne prowadzenie przewodów pod kątem prostym, co oszczędza miejsce w rozdzielnicy i ułatwia organizację okablowania.
• Opakowanie 100 sztuk: wygodna forma zaopatrzenia dla instalatorów i serwisantów, zapewniająca ciągłość pracy przy większych instalacjach.
• Solidne wykonanie (rura kątowa): zapewnia powtarzalną geometrię i wytrzymałość mechaniczną przy powtarzalnych cyklach dokręcania.

Zgodność z Normami

Końcówka K90R spełnia wymagania obowiązujących norm europejskich dla złączek rurowych (w tym zakres napięć i prądów wynikający z przekroju przewodu). Posiada oznaczenie CE, które potwierdza zgodność z dyrektywami UE dotyczącymi bezpieczeństwa i niskiego napięcia. Przed montażem należy sprawdzić parametry instalacji względem dopuszczalnych wartości znamionowych.

Zastosowanie

Końcówka rurowa kątowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i łatwe do zdemontowania połączenie przewodu z szyną lub zaciskiem aparatury.

• Łączenie przewodów w szynach rozdzielnic głównych i podrozdzielnic.
• Przyłączanie przewodów do zacisków wyłączników, styczników, odłączników i rozłączników w rozdzielnicach przemysłowych.
• Zasilanie listew zaciskowych w szafach sterowniczych i automatyce budynkowej.
• Wykonywanie odgałęzień w instalacjach, gdzie konieczne jest prowadzenie przewodu pod kątem prostym do szyny.

Wskazówki Montażowe

Montaż końcówki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV) po całkowitym odłączeniu napięcia w obwodzie. Końcówkę należy osadzić na odizolowanym końcu przewodu miedzianego o przekroju 50 mm² i dokręcić śrubą M8 momentem zgodnym z dokumentacją producenta. Przed dokręceniem upewnić się, że końcówka jest całkowicie wciśnięta w przewód. Przekrój przewodu oraz parametry otworu muszą być dobrane do obciążalności prądowej i zastosowanej aparatury. Stosować narzędzia zaciskowe zalecane przez producenta – w przypadku końcówek rurowych wymagane jest odpowiednie sprasowanie (jeśli dotyczy).

FAQ

• Czy końcówka K90R jest wykonana z miedzi? Producent nie podaje jednoznacznie materiału w dostępnych danych, jednak standardowo końcówki rurowe tego typu są wykonywane z miedzi lub mosiądzu cynowanego. Aby uzyskać pełną specyfikację materiałową, zalecamy sprawdzenie etykiety produktu lub karty katalogowej.
• Jaki stopień ochrony (IP) ma końcówka? Końcówka rurowa jako element złączny nie ma przypisanego stopnia ochrony IP – jego odporność na warunki zewnętrzne zależy od obudowy, w której jest zamontowana. Po zamontowaniu w rozdzielnicy o odpowiednim IP, końcówka nie wpływa na szczelność obudowy.
• Czy końcówka nadaje się do przewodów linkowych i wielodrutowych? Tak, przekrój 50 mm² jest najczęściej stosowany dla przewodów jednożyłowych lub linkowych. Dla przewodów wielodrutowych zaleca się zastosowanie odpowiedniej końcówki lub dodatkowej tulejki formującej, aby zapewnić pełne wypełnienie otworu i dobry kontakt.
