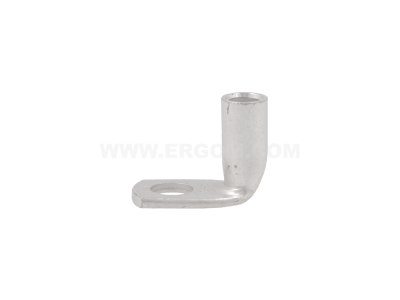

Końcówka rurowa kątowa K90R 50/12 przekrój: 50mm2, otwór pod śrubę M12 /100 | E11KM-01040102500 Ergom

Alternatywny kod produktu: K90R 50/12 (100 SZT.)

Opis i Kluczowe Cechy

Końcówka rurowa kątowa K90R (symbol E11KM-01040102500) o przekroju 50 mm² i otworze montażowym M12 to element przeznaczony do trwałego i bezpiecznego przykręcania przewodów w instalacjach elektrycznych. Wykonana w technologii kątowej (90°), ułatwia prowadzenie przewodów w ciasnych przestrzeniach rozdzielnic i puszek. Produkt oferowany w opakowaniu 100 sztuk, co zapewnia wygodę przy większych projektach.

• Przekrój 50 mm²: odpowiedni dla przewodów o dużym przekroju, stosowanych w obwodach głównych i rozdzielczych, zapewniający niską rezystancję połączenia.
• Otwór pod śrubę M12: umożliwia pewne mocowanie na szynie lub zacisku, gwarantując stabilność mechaniczną i elektryczną.
• Kątowe wykonanie (K90R): ułatwia instalację w ograniczonej przestrzeni, redukując naprężenia na przewodzie i poprawiając ergonomię montażu.
• Opakowanie 100 sztuk: wydajne rozwiązanie dla instalatorów i firm wykonujących wiele połączeń, oszczędzające czas i koszty logistyczne.
• Konstrukcja rurowa: zapewnia wytrzymałość mechaniczną i odporność na odkształcenia podczas dokręcania śruby.

Zgodność z Normami

Końcówka rurowa kątowa K90R została zaprojektowana zgodnie z ogólnie przyjętymi standardami branży elektrotechnicznej. Posiada certyfikat CE, potwierdzający zgodność z wymogami dyrektyw unijnych. Produkt spełnia wymagania norm europejskich dotyczących końcówek kablowych, co gwarantuje bezpieczeństwo i niezawodność połączeń w instalacjach niskiego napięcia.

Zastosowanie

Końcówka rurowa kątowa K90R znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodu z zaciskiem śrubowym – szczególnie w sytuacjach ograniczonej przestrzeni.

• Przykręcanie przewodów do szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach.
• Łączenie przewodów z zaciskami aparatury modułowej (styczniki, wyłączniki) w szafach sterowniczych.
• Wykonywanie połączeń w puszkach instalacyjnych, gdzie kątowe wyjście ułatwia prowadzenie kabli.
• Stosowanie w instalacjach przemysłowych i komercyjnych, wymagających solidnych połączeń o dużym przekroju (do 50 mm²).

Wskazówki Montażowe

Montaż końcówki powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Końcówkę osadza się na odizolowanym końcu przewodu (zgodnie z zaleceniami producenta dotyczącymi długości odizolowania), a następnie przykręca śrubą M12 do zacisku lub szyny. Moment dokręcania śruby należy stosować zgodnie z dokumentacją techniczną, aby uniknąć uszkodzenia końcówki lub przewodu. Przekrój przewodu musi odpowiadać przekrojowi końcówki (50 mm²).

FAQ

• Czy końcówka K90R jest przeznaczona do zaciskania? Nie, jest to końcówka rurowa kątowa z otworem M12 do przykręcania – nie wymaga zaciskania, a jedynie dokręcenia śruby.
• Jaki moment dokręcania śruby należy zastosować? Moment dokręcania zależy od konkretnego zastosowania i materiału szyny/zacisku. Należy postępować zgodnie z wytycznymi producenta urządzenia, do którego końcówka jest przykręcana.
• Czy końcówka nadaje się do przewodów linkowych i drutowych? Tak, jest przeznaczona do przewodów o przekroju 50 mm² – zarówno linkowych, jak i drutowych, pod warunkiem prawidłowego osadzenia w rurce.
